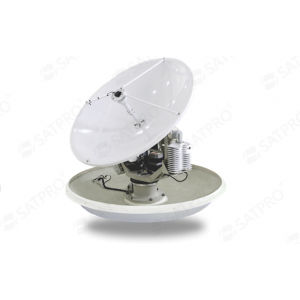

Antenne VSAT M90-0.9m

bande Kupour navireradôme

Description Dans un environnement marin complexe, les conditions météorologiques, l'état de la mer, la température, l'humidité, le brouillard salin, la position relative de l'antenne et du satellite rendent la communication VSAT plus difficile. L'antenne marine mobile est conçue pour ces environnements difficiles. Spécifications Spécifications électroniques Type d'antenne Focalisation annulaire Fréquence de fonctionnement Rx：10.70～12.75GHz Tx：13.75～14.50GHz Gain de l'antenne Rx：≥38.6dBi@12.50GHz Tx：≥39.9dBi@14.25GHz Mode de polarisation Linéaire Polarisation croisée Isolation ≥30dB Spécifications mécaniques Taille 1130*1050mm(diameter*height) Poids 70 kg Plage de rotation de la table tournante Azimut：360° rotation continue Élévation：0°～90° Polarisation：0°～270° Attitude du porteur de mouvement Roulis：±30°，10s période Tangage：±30°，10s période Lacet：40°/s Taille du réflecteur Φ900mm Spécifications de suivi d'antenne Stabilisation Stable sur 2 axes Poursuite sur 3 axes Mode de suivi Mesure INS et suivi du signal (balise et porteuse) Précision du suivi ≤0,2°RMS Temps de fonctionnement initial ≤120s Caractéristiques L'antenne est dotée d'une série de technologies et de solutions nouvelles, telles que des structures de poursuite innovantes à quatre axes, une technologie de poursuite de crête à balayage conique, une technologie d'identification de balise satellite à bande étroite, une technologie de mesure de trajectoire d'attitude par fusion GNSS/INS de haute précision, une technologie de surveillance à distance de l'antenne flexible, une technologie de commutation automatique de la largeur de bande satellite sur toute la mer, une sortie en temps réel des données de navigation et d'attitude du navire de 100 Hz, et un radôme à ondes transparentes. Applications Navire porte-conteneurs, navire de vrac sec, navires de croisière, GPL/GNL, navire chimique, navire polyvalent, navire à roulettes, pétrolier, navire de génie maritime.
