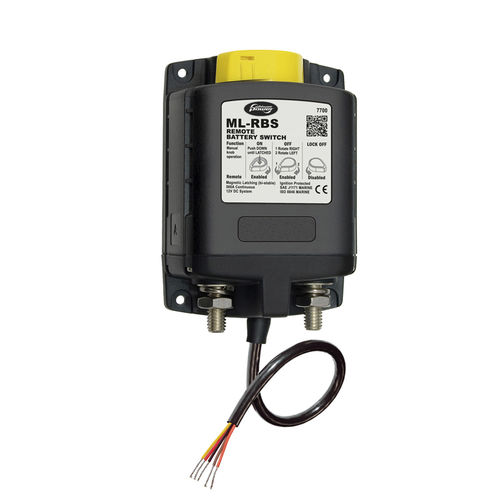

Relais pour bateau 50214735

pour circuits électriques

GÉNÉRALITÉS Type - Relais de charge et de couplage automatique 12VDC à verrouillage automatique Circuit - relais bistable ENTRÉE Nombre de batteries - 2 Nombre de positions - 2 Commande manuelle - arrêt verrouillé/marche I 10 courant de démarrage 10 s - 2500A I 60 courant de démarrage 1 min - 1100A I 300 courant de crête 5 min - 700A I C charge continue - 500A Tension maximale - 32VDC Tension du circuit de commande - 10,1 .. 16,5VDC Consommation en veille - < 40mA Consommation pendant charge - < 7 A Commande déportée pendant charge - 100 mA Couplage automatique des batteries lorsque les tensions mesurées sont: - supérieures à 13,5V/13,0V pendant 30/90 secondes Séparation automatique des batteries lorsque les tensions mesurées sont: - inférieures à 9,6V (verrouillage soustension) / inférieures à 12,35V pendant 10s / inférieures à 12,75V pendant 30s / supérieures à 16,2V (verrouillage surtension) GÉNÉRALITÉS Température ambiante de fonctionnement - -20ºC .. +40ºC Température de stockage - -25ºC .. +85ºC Humidité en fonctionnement - 95%, sans condensation Commutations sous tension - 100 000 cycles DONNÉES MÉCANIQUES Bornes de connexion - M10 Longueur de la tige - 23 mm Couple maximum de serrage - 15,5 Nm Matériau de la tige - cuivre étamé Largeur du boîtier - 95,25 mm Hauteur du boîtier - 138,94 mm Profondeur du boîtier - 51,56 mm Poids - 0,8 kg Rectangle de montage (centre-centre) - 114,3 × 76,2 mm Vis de montage - 4 mm Indice de protection - IP66 Couleur du boîtier - RAL 9011 Noir graphite Espace entre les câbles - 28 mm Protection contre l'allumage - SAE J1171 Marquages - CE, ISO 8846
