Présentation

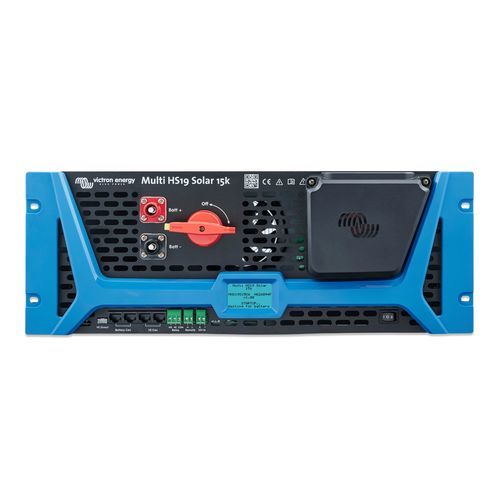

Conçu pour des systèmes batterie 650–1000 V, le Multi HS19 Solar 15k intègre la fonction onduleur/chargeur triphasé et quatre trackers MPPT dans une unité rack 19 pouces. L'architecture haute tension réduit les courants, les sections de câble et les pertes pour des installations rack compactes et efficaces au sein de l'écosystème Victron.

Points clés

• Prise en charge des bancs de batteries haute tension (650–1000 V).
• Sortie triphasée complète dans un format rack 19 pouces ; puissance continue 15 kW.
• Quatre trackers MPPT indépendants, puissance PV combinée jusqu'à 32 kW ; tension d'entrée MPPT jusqu'à 600 V.
• Rendement onduleur élevé (jusqu'à 98 %) et rendement trackers MPPT (~99 %).
• Format léger pour rack (26,5 kg) facilitant la manutention et l'installation par une seule personne.
• Fonctions PowerControl et PowerAssist pour gérer les limites réseau et compléter l'alimentation par la batterie.

Applications

• Stockage d'énergie connecté au réseau, ESS résidentiel et commercial et découpage de pointe.
• Installations en rack nécessitant une puissance triphasée compacte.
• Systèmes hors réseau, secours et charges critiques avec batteries haute tension.
• Champs photovoltaïques ombragés ou à orientations mixtes où plusieurs MPPT améliorent la production.

Intégration & supervision

• Configuration locale via Bluetooth et VictronConnect.
• Connexion aux centres de communication GX (VenusOS) pour supervision distante via VRM et intégration système complète.
• Support VE.Can / Battery CAN-bus pour communication avec batteries compatibles et contrôle système.
• Support Node-RED (VenusOS) et intégrations tierces pour automatisations avancées.

Installation & connexions

• Format rack 19 pouces prêt à l'intégration pour des systèmes ordonnés et compacts.
• Connecteurs Surlok CC sécurisés IP2X pour les connexions batterie.
• Connecteurs solaires MC4 et fiches push-in pour le CA afin de simplifier le câblage et réduire la main-d'œuvre sur site.
• L'architecture haute tension réduit les sections de câble et les coûts d'installation sur longues distances.

Caractéristiques / spécifications techniques

• Modèle : Multi HS19 Solar 15k
• Puissance continue onduleur/chargeur : 15 000 VA (15 kW)
• Entrée solaire maximale : jusqu'à 32 kW (total)
• Trackers MPPT : 4 MPPT indépendants ; tension MPPT max : 600 V
• Efficacité MPPT : ~99 %
• Efficacité onduleur (max) : jusqu'à 98 %
• Tension batterie supportée : 650–1000 V (Battery CAN-bus)
• Puissance de charge batterie max : jusqu'à 33 kW à 800 V (charge gérée)
• Courant max de charge batterie : 41 A
• Commutateur de transfert (AC) : 32 A
• Format : unité rack 19 pouces
• Dimensions (HxLxP) : 177.8 x 482.6 x 700 mm
• Poids : 26,5 kg
• Connecteurs : Surlok CC (IP2X), MC4 (solaire), fiches push-in (CA)
• Code article : PMR803150300
• Communications : Bluetooth (VictronConnect), compatibilité GX/VenusOS, VE.Can / Battery CAN-bus, supervision distante VRM
