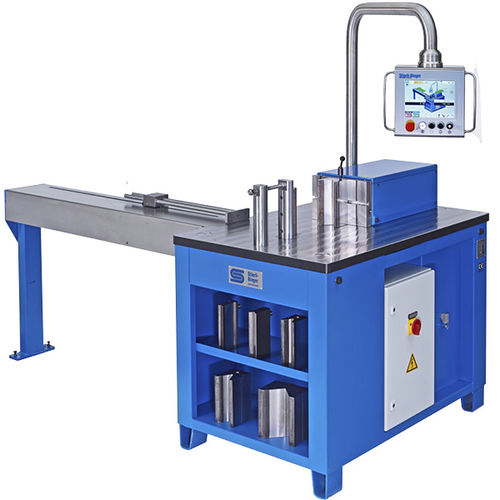

Cintreuse pour chantier naval 220 CNC-W

hydrauliquede profilés

Le centre de pliage Stierli-Bieger 220 CNC/W est un système très efficace qui peut être équipé d'une commande moderne à 1 ou 2 axes. L'opérateur peut programmer le système très facilement car l'écran le guide à travers le dialogue. L'angle de pliage requis et les dimensions de la butée peuvent être programmés. Le retour élastique lié au matériau est calculé à partir de tables de cintrage qui sont enregistrées dans le système de commande et peuvent être adaptées ou étendues selon les besoins. En outre, la longueur avant pliage et les positions d'arrêt sont calculées automatiquement. Il est possible d'enregistrer 100 000 programmes comportant chacun 20 pliages différents. Les vitesses rapides et fines sont déjà réglées sur les deux axes. Le porte-outil de 130 mm et les broches robustes de 60 mm de diamètre permettent une utilisation polyvalente et un montage aisé des outils les plus simples. Les outils qui peuvent être changés facilement et rapidement sont utilisés pour le pliage. La très grande plaque de travail assure un positionnement efficace des pièces pliées de très grande taille. Le cylindre guidé spécial lubrifié à l'huile ne nécessite aucun entretien et aucun guide ouvert ! La pédale de commande permet de démarrer l'opération de pliage. Le système de commande CNC-W moderne correspond à un système de commande de presse plieuse moderne. Le grand écran tactile couleur clair avec affichage graphique offre une multitude de fonctions de commande qui permettent une programmation et une production rapides des pièces pliées. Saisie directe et rapide des angles et des longueurs Les mesures d'angles et de longueurs indiquées sur le schéma peuvent être saisies soit en programmation directe par dialogue graphique, soit sous forme de tableau. Les géométries fréquemment utilisées sont déjà compilées dans une bibliothèque prédéfinie. Elles peuvent être ouvertes pour créer une nouvelle pièce pliée et les angles et longueurs correspondants peuvent être saisis directement dans la boîte de dialogue.
