Sonar pour bateau SD9500

pour navirepour AUVpour port

Présentation

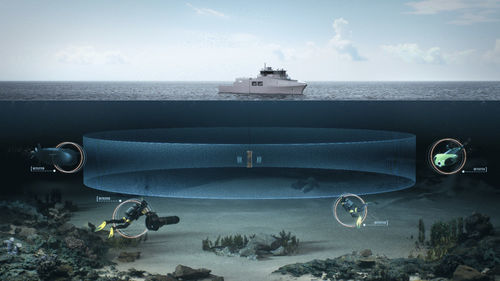

Le SD9500 est un sonar plongeant multi-usage conçu pour détecter de petites cibles et signatures faibles telles que plongeurs, véhicules de livraison de plongeurs, AUV et mini-sous-marins. Il est destiné à la protection de ports et à la surveillance de plateformes ou navires à l'arrêt. La tête sonar est abaissée par un treuil électrique et reliée à l'unité de traitement topside (SPU) via un câble hybride ; la profondeur d'immersion est d'au moins 150 m.

Points forts

• Conçu pour la surveillance en eaux peu profondes et espaces confinés avec couverture horizontale 360° ; format compact pour déploiement depuis navire, base flottante ou structure fixe.
• Système de lancement et récupération (LARS) adaptable : de la flèche manuelle simple à un LARS automatique avancé selon la plateforme.
• Conception optimisée pour la détection de cibles à faible signature grâce à une large bande, une excellente résolution et une sensibilité de réception élevée.
• Supporte l'exploitation à distance et le contrôle à distance du LARS depuis une plateforme mère ou une station à terre, adapté aux plateformes non habitées.

Caractéristiques clés

• Profondeur d'immersion ≥ 150 m
• Séquences de lancement et récupération rapides
• Gamme de fréquences : 65 kHz à 105 kHz
• Couverture horizontale : 360° ou secteur sélectionnable
• Couverture verticale : ±75°
• Stabilisation et pilotage électronique du faisceau
• Initiation de suivi de cible automatique et manuelle
• Alarmes sonores et visuelles
• Enregistrement et lecture avec superposition d'échos sur cartes électroniques
• Outils intégrés de modélisation de propagation acoustique et simulateur opérateur
• Modes de transmission et options d'impulsion multiples
• Contrôle opérateur de tous les paramètres sonar
• Prêt pour intégration PCC ou CMS

Spécifications techniques

• Modèle : SD9500
• Profondeur d'immersion : au moins 150 m
• Gamme de fréquences : 65–105 kHz
• Couverture horizontale : 360° ou secteur sélectionnable
• Couverture verticale : ±75°
• Bande passante : large pour haute résolution
• Sensibilité de réception : optimisée pour cibles faibles/petites
• Contrôle du faisceau : stabilisation et pilotage électronique
• Modes de transmission : secteur horizontal, secteur vertical, faisceau d'inspection
• Modes d'impulsion : train d'impulsions et impulsion simple
• Suivi de cible : initiation automatique et manuelle
• Alarmes : avertissement sonore et visuel
• Gestion des données : enregistrement, lecture, cartes électroniques avec superposition d'échos
• Outils : modélisation de propagation acoustique intégrée ; simulateur pour formation
• Intégration : prêt pour PCC ou CMS
• Diagnostic : système d'auto-test intégré
• Environnement : adapté aux eaux côtières/peu profondes et conditions confinées
• Lancement et récupération : LARS adaptable (flèche manuelle ou LARS automatique)
• Contrôle à distance : supporte l'exploitation à distance incluant le contrôle du LARS
