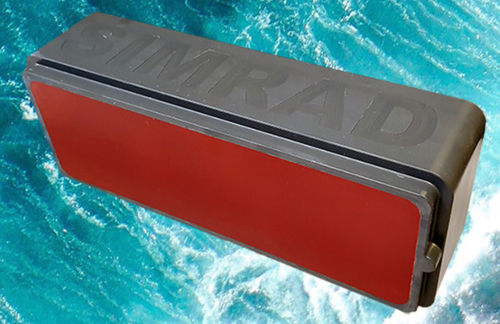

Transducteur acoustique pour sonar CP200-5C

pour sondeur de pêche

Le CP200-5C Simrad est un transducteur spécialisé dans la mesure de la vitesse de l'eau et la recherche de poissons. Le boîtier du transducteur Simrad CP200-5C contient trois transducteurs séparés pour mesurer la vitesse de l'eau, et un transducteur à faisceau unique pour la détection traditionnelle des poissons. Grâce à sa fréquence de fonctionnement élevée, le CP200-5C fournit des mesures précises et des échogrammes détaillés. Le transducteur est normalement monté au ras du bordé de la coque. Un cadre de serrage est utilisé pour fixer le corps du transducteur à un cadre de montage. Le cadre de montage est soudé à la plaque de fond. Le câble du transducteur pénètre dans la coque à l'aide d'un presse-étoupe. Le presse-étoupe se compose d'une douille, d'un joint en caoutchouc, de rondelles et d'un mamelon d'étanchéité. Le transducteur peut également être monté en affleurement au fond d'un blister ou d'une quille flottante. Connexion à l'échosondeur Le transducteur CP200-5C est connecté à un système d'échosondeur. Pour une précision maximale des mesures, nous vous recommandons vivement de connecter une unité de référence de mouvement (MRU) au système d'échosondeur. Si vous ne disposez pas d'une unité de référence de mouvement (MRU), utilisez un capteur de mouvement pour mesurer le roulis et le tangage. Un système de positionnement global (GPS) peut être utilisé comme solution minimale. Préparatifs et étalonnage pour les données de précision Pour obtenir des données de précision à la fois détaillées et correctes, il est nécessaire d'aligner le transducteur et de mesurer sa position et son décalage par rapport au système de coordonnées du navire. Nous recommandons de calibrer le système d'échosondeur avec le transducteur CP200-5C avant de l'utiliser.
