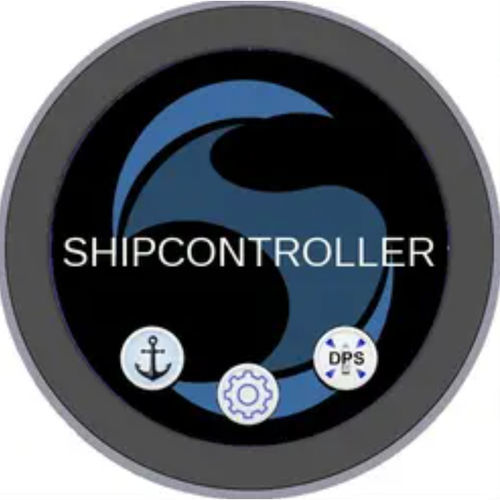

Instrument multifonction GPS ShipView R3

écho-sondeurpour bateaufixe

Résumé
ShipView R3 est un écran tactile rond 3" (7,7 cm) multifonction qui intègre le contrôle DPS, la gestion du mouillage, les alarmes de profondeur et les alertes eaux peu profondes/profondes dans un seul instrument conçu pour un usage marin. Appelé également CPR3.

Fonctions principales

• Contrôle DPS : pilotage depuis un point fixe, même sans le télécommande activée. Affiche en temps réel la précision de position et l'activité des moteurs/propulseurs commandés par le DPS pour faciliter la supervision et le réglage.

• Mouillage plus simple : contrôle du guindeau, compteur de chaîne et calcul automatique du scope. Représentation graphique intuitive du mouillage pour évaluer la longueur de chaîne d’un coup d'œil.

• Alarme de profondeur : protège le navire contre les hauts-fonds inattendus.

• Alertes eaux peu profondes et profondes : aides à la navigation permettant d'anticiper les risques et de prendre des décisions en confiance.

• Écran conçu pour la mer : lisible en plein soleil (~850 nits), multilingue et avec protection IP67.

Mode mouillage (détail)
En mode mouillage le ShipView R3 (CPR3) regroupe sur un seul écran le compteur de chaîne, le contrôle direct du guindeau et les alarmes de profondeur configurables. Il affiche la longueur de chaîne déroulée, la profondeur sous la quille et le rapport de mouillage (scope), ainsi qu'une représentation graphique réaliste du navire, du fond et de l'ancre.

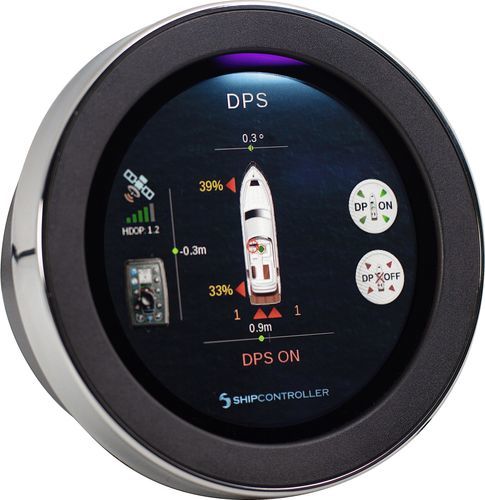

Mode DPS (détail)
En mode DPS l'écran affiche en temps réel les poussées appliquées par les moteurs et propulseurs, l'état du GNSS et les erreurs de position/cap. Le DPS peut être activé ou désactivé depuis l'écran d'un simple toucher, offrant au barre une visualisation claire et un contrôle immédiat du positionnement dynamique.

Caractéristiques / spécifications techniques

• Taille d'écran : 3" (7,7 cm), format rond.
• Écran tactile multifonction.
• Visibilité : environ 850 nits (lisible au soleil).
• Protection : IP67.
• Interface multilingue.
• Fonctions principales : contrôle DPS, gestion du mouillage (compteur de chaîne, contrôle du guindeau, calcul automatique du scope), alarmes de profondeur, alertes eaux peu profondes/profondes.
• Représentation graphique du mouillage : visualisation du navire, du fond et de l'ancre.
• Affichage en temps réel des poussées moteurs/propulseurs et de l'état GNSS.
• Possibilité d'activer/désactiver le DPS depuis l'écran.
• Référence alternative : CPR3.
