Instrument de mesure haute précision QY-MT

Présentation
QY-MT est un système de mesure sous-marine non destructif assisté par IA développé par QYSEA, conçu pour des inspections basées sur ROV. Il offre une mesure AR en temps réel, la visualisation multidimensionnelle des données et l'export automatique de rapports pour les inspections d'infrastructures sous-marines (coques, ponts, canalisations).

Principales fonctionnalités

• Mesure adaptative par IA : exploitation d'images 4K+ et d'IA pour la reconnaissance des cibles et le post-traitement afin d'identifier vides, décollements et corrosion.
• Règle AR : règle virtuelle en temps réel avec précision au centimètre et unités commutables (cm/ft).
• AI Vision Lock : verrouillage et stabilisation de la cible face aux courants pour améliorer la répétabilité des mesures.
• Mesure linéaire et angulaire : lecture instantanée de longueur, hauteur et angle avec changement d'unités.
• Mesure de courbes et arcs : dessin et mesure intelligents de formes courbes dans un plan.

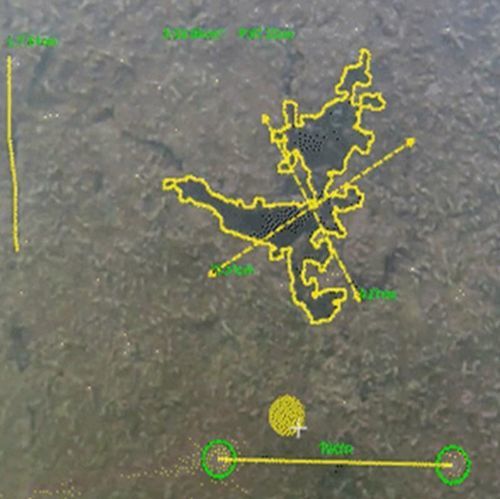

• Mesure d'aire et périmètre : calculs pour formes rectangulaires, polygonales et adaptatives.
• Rapports de mesure automatisés : export rapide de rapports basés sur les missions pour faciliter la prise de décision.
• Flux de travail non destructif adapté aux environnements opérationnels et de terrain.

Capacités de mesure et exemples

• Plage de taille des cibles mesurables : environ 5 cm à 120 cm.
• Plage de distance opérationnelle : typiquement 30 cm à 200 cm.
• Exemple en laboratoire : longueur 14.20 cm, hauteur 3.74 cm, périmètre 32.38 cm, aire 40.26 cm².
• Exemples en environnement contrôlé : distance réelle 15 cm mesurée 15.04 cm (erreur 0.3%) ; distance réelle 46 cm mesurée 46.18 cm (erreur 0.4%).
• Précision en laboratoire : jusqu'à 99.7% dans des tests contrôlés ; opérations pratiques (30–200 cm) avec erreur maximale < 2% ; exemple à 62 cm ±0.3%.

Scénarios d'application

• Inspections d'espaces confinés
• Inspection de cuves d'eau et ballasts
• Inspection de conduites et canalisations
• Inspection de coques et actifs maritimes

Compatibilité et support système

• Modèles ROV pris en charge : FIFISH W6, E-GO (avec règle laser), E-Master, V6 Plus et autres modèles FIFISH.
• Outils et modules compatibles : U-INS (positionnement sous-marin), sonar d'imagerie 2D, module sonar Q-DVL, règle compas et accessoires de mesure AR.
• Plateforme prise en charge : PC (Windows 10+, 64 bits). Mode hors ligne disponible pour utilisation sur le terrain sans connexion.

Points fonctionnels complémentaires

• Visualisation multidimensionnelle des données et calculs en un clic pour les données de mission.
• Génération automatique de rapports pour simplifier l'analyse post-mission.
• Prise en charge des mesures linéaires, angulaires, courbes/arcs, rectangulaires, polygonales et adaptatives.

Caractéristiques techniques

• Nom du produit : QY-MT
• Fabricant / marque : QYSEA
• Type de produit : logiciel de mesure sous-marine assisté par IA (non destructif)
• Plage de taille des cibles : ~5 cm à 120 cm
• Distance de mesure opérationnelle : ~30 cm à 200 cm
• Précision : test en laboratoire à 62 cm : erreur ±0.3% ; applications pratiques 30–200 cm : erreur maximale < 2%
• Précision rapportée en laboratoire : jusqu'à 99.7% dans des conditions contrôlées
• Unités prises en charge : centimètres et pieds (commutables)
• Plateformes prises en charge : PC (Windows 10+, 64 bits)
• ROV pris en charge : FIFISH W6, E-GO (avec règle laser), E-Master, V6 Plus, autres
• Modules/outils compatibles : U-INS, sonar d'imagerie 2D, module Q-DVL, règle compas, règle AR et accessoires
• Sortie : rapports de mesure automatisés (export rapide basé sur les données de mission)
