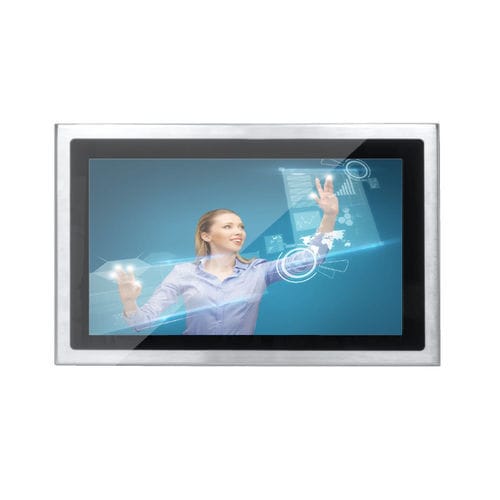

Panel PC marin ITD156PPCG1IP**

encastrabletactileembarqué

AVANTAGES

• Calculateur panneau industriel de conception soignée
• Processeur, graphique, mémoire et alimentation performants
• Degrés de protection NEMA 12, 4X, 4, IP52, IP56, IP66 sur toutes les faces
• Boîtiers en acier inoxydable ou en alliage d'aluminium
• Connecteurs I/O étanchés IP65, connecteurs IP66 en option pour protection contre particules, eau et agents corrosifs
• Fixation murale VESA (75/100 mm) facile à installer
• Écrans tactiles optionnels : résistif et PCAP
• Conçu pour HMI/SCADA sur plateforme ouverte, fiable et robuste
• Cycle produit long pour continuité des projets

PRÉSENTATION
Les Panel PC IP65/IP66 ITD sont réalisés dans des boîtiers entièrement étanches en acier inoxydable ou en alliage d'aluminium (IP65 / NEMA 4X) avec des ports I/O scellés assurant fiabilité et durabilité en environnements sévères.
Convient aux applications PLC, HMI et SCADA dans la production, l'automatisation industrielle, le pétrole & gaz, la chimie/pétrochimie, les systèmes de forage et équipements de terrain.
Écrans LCD industriels Full HD, interfaces tactiles optionnelles, plusieurs plateformes processeur embarquées, conception sans ventilateur, faible consommation et surfaces résistantes aux rayures.

GÉNÉRAL / IDENTIFICATION
Panel PC tactile Full IP65/IP66
Nom du modèle : ITD156 PPCG1IP**
Indice de protection : IP65/IP66 (IP67 en option)

OPTIONS SYSTÈMES PC (résumé)
Plateforme ARM : Quad-Core Cortex-A17 1,8 GHz (RK3288 par défaut ; RK3399/RK3568/RK3588 en option). Mémoire par défaut 2 Go (4/8 Go en option). Stockage par défaut 16 Go, jusqu'à 128 Go. I/O : 1×HDMI out, COM en option ; 2×USB (extensible à 4), 1×USB OTG (optionnel) ; 1×slot TF ; 1×LAN ; 1×Sortie audio. OS : Android 7.1/10/11/12+.

Plateforme x86 d'entrée : Intel Celeron J1900 / J4125 / J6412. Mémoire : DDR3/DDR4 SODIMM. Stockage : mSATA/SATA/M.2 (SSD 64 Go par défaut). I/O : VGA, HDMI ; jusqu'à 6×USB ; 2×COM (extensibles) ; 1×LAN (dual LAN en option) ; sortie audio Line-Out/MIC. OS : Windows 7/10, Linux (Windows 11 disponible selon CPU).

Hautes performances x86 : Intel Core i3/i5/i7 (4e–12e génération en option). Support DDR3/DDR4 SODIMM, options mSATA/SATA/M.2 et large capacité d'extension. OS : Windows, Linux.

CONNECTEURS IP65 PAR DÉFAUT
2×USB 2.0, 1×LAN, DC 2.0 (jeu de connecteurs par défaut)

DALLE LCD
Diagonale : 15,6" (zone active 344,16 mm × 193,59 mm)
Format : 16:9
Résolution : 1920×1080 (FHD)
Couleurs : 262K
Luminosité : 300 cd/m²
Contraste : 800:1
Angles de vue : 85/85/85/85
Rétroéclairage : LED, durée 50 000 heures

ÉCRAN TACTILE
Options tactiles : résistif, PCAP, infrarouge
Drivers : Windows, Linux, Android, Mac, Raspberry Pi

FONCTIONNEMENT
Température de fonctionnement : -10 ~ 60°C (option -20 ~ 70°C)
Humidité : 10–90% HR
Conçu pour un fonctionnement continu 24/7

ALIMENTATION
Indicateur d'alimentation : LED verte
Alimentation : DC 12V
Consommation : 20W–40W

CARACTÉRISTIQUES TECHNIQUES

• Famille / modèle : série ITD156
• Indice IP : IP65 / IP66 (IP67 en option)
• Affichage : 15,6" FHD (1920×1080), 16:9, 300 cd/m², 800:1, 262K couleurs
• Durée rétroéclairage : LED 50 000 heures
• Options tactiles : résistif, PCAP, infrarouge ; pilotes Windows/Linux/Android/Mac/Raspberry Pi
• Processeurs : ARM RK3288 (Quad-Core 1,8 GHz), Intel Celeron J1900/J4125/J6412, Intel Core i3/i5/i7 (4e–12e gen en option)
• Mémoire : 2 Go par défaut (ARM), options DDR3/DDR4 pour x86 ; extensible
• Stockage : eMMC/SSD par défaut (16 Go ARM, 64 Go SSD x86), support mSATA/SATA/M.2
• I/O : HDMI/VGA, USB 2–6 ports, ports COM 1–6, slot TF, LAN (dual optionnel), audio Line-Out/MIC
• Extensions : PoE, WiFi, 4G/5G, GPS, Bluetooth, GPIO (optionnels)
• Systèmes d'exploitation : Android (7.1/10/11/12+), Windows 7/10/11 (selon CPU), Linux
• Montage : VESA 75/100 mm
• Boîtier : acier inoxydable ou alliage d'aluminium ; I/O étanches pour environnements sévères
• Alimentation : entrée DC 12V ; consommation 20W–40W
• Conditions de fonctionnement : -10~60°C standard (-20~70°C en option), 10–90% HR
