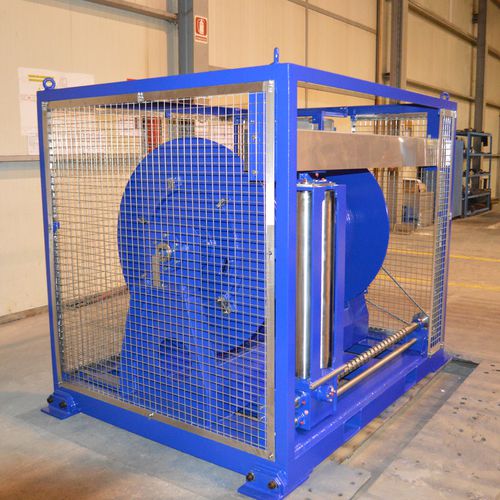

Treuil pour navire 0.3Te

pour câble ombilical de ROVà moteur électrique

0.Fiche technique 3Te - 1000m Poids sans câble 1750 Kg Diamètre du câble 25,7 mm Capacité de 1000 m Vitesse de la ligne - Première couche 55 m/min Vitesse de la ligne - Couche supérieure 79 m/min WLL - Première couche 300 Kg WLL - Couche supérieure 229 Kg Frein minimum 1,5 WLL - Première couche 450 Kg Frein minimum 1,5 WLL - Couche supérieure 344 Kg Alimentation requise 380-440V-3 Ph- 50/60 Hz Moteur électrique du treuil 4 Kw IP56 IE3 Contrôle proportionnel local Joystick bidirectionnel et potentiomètre de contrôle de la vitesse Niveau de vent Entraînement mécanique par chaîne Dimensions (Lxlxh) Empreinte 2100 x 1691 x 1890 mm Bague collectrice Conçue pour accepter le MOFLON MF0180 ou similaire non fourni Angle de sortie du câble +/-30° Plan horizontal Min + 4° Max + 45° Plan vertical Détails du cadreCadre de protection avec protections, poches pour fourches et œillets de levage certifiés Dimensions du tambour du treuilCœur du tambour Ø 668 mm, Longueur du tambour 1242 mm, Bride Ø 1160 mm Principe de fonctionnement : Le tambour du treuil est monté sur l'arbre de sortie d'un motoréducteur électrique SEW de 4 kW équipé d'un dispositif de freinage à sécurité intégrée et est relié au variateur de vitesse correspondant dans le tableau de commande. La vitesse du tambour est contrôlée proportionnellement par un potentiomètre ; sa direction est déterminée par un joystick à 3 positions, à ressort de rappel au centre. Ces deux éléments sont montés localement sur le boîtier du treuil électrique. Le frein, étant à sécurité intégrée, se met toujours en marche par défaut si, pour une raison quelconque, l'alimentation électrique est coupée ou si le joystick de commande est en position centrale. Le côté opposé à l'entraînement abrite un palier et une bague de glissement. Le vent de niveau est entraîné mécaniquement par chaîne à partir de l'arbre d'entraînement du motoréducteur électrique SEW et le câble est guidé par le chariot du vent de niveau.
