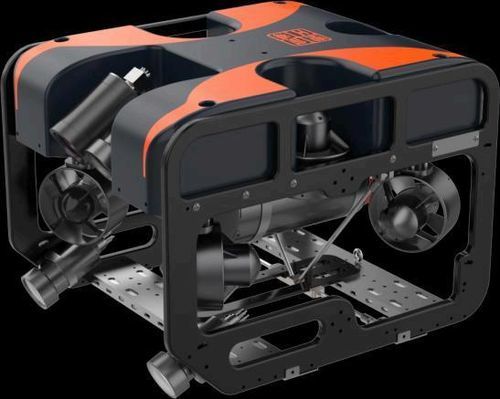

ROV d'intervention R1-30

pour inspection de pipelined'observationpour l'aquaculture

Présentation produit
Le R1-30 est un ROV d'observation sous-marine conçu pour des environnements opérationnels exigeants. Certifié pour 300 m de profondeur, l'appareil possède une coque en aluminium anodisé, 4 propulseurs horizontaux en disposition vectorielle et 2 verticaux (6,5 kgf chacun), une caméra Full HD 1080P avec zoom optique 4× et inclinaison ±90°, ainsi que trois projecteurs LED dimmables totalisant 21 000 lumens. La console de commande intégrée comprend un écran 17,3", un processeur Intel i7 et un logiciel de contrôle préinstallé avec fonctions auto-depth, auto-heading et réglage de vitesse en 10 niveaux. Livraison standard FOB Qingdao.

Vue d'ensemble
La coque et la structure du R1-30 sont optimisées par CAO et CFD pour réduire la résistance hydrodynamique et assurer une stabilité opérationnelle. Les propulseurs horizontaux en distribution vectorielle offrent un contrôle latéral précis. La plateforme intègre des fonctions d'amélioration d'image et de reconnaissance de cibles adaptées à l'inspection, la recherche et les missions scientifiques. Configurations sur demande.

Principales caractéristiques

• Certification 300 m — adaptée aux missions d'inspection et de relevé professionnels
• Six propulseurs — 4 horizontaux (vector-layout) + 2 verticaux ; 6,5 kgf par propulseur
• Caméra Full HD — 1080P couleur avec zoom optique 4× (2,8–12 mm), FOV 110°, inclinaison ±90°
• Éclairage puissant — 3 LED dimmables, total 21 000 lumens pour conditions de faible visibilité
• Console intégrée — écran FHD 17,3", processeur Intel i7, logiciel de contrôle avec auto-depth et auto-heading
• Fonctionnement continu — alimentation externe via le câble ombilical pour opérations 24/7
• Système d'ombilical — câble neutral-buoyancy Kevlar 150 m (rupture 300 kgf) ; treuil manuel ; longueurs personnalisées disponibles

Spécifications techniques (résumé)

• Modèle : R1-30
• Dimensions (L×l×H) : 500 mm × 398 mm × 356 mm
• Poids : 21 kg
• Profondeur maximale : 300 m
• Poussée maximale avant : 20 kgf
• Capacité utile : 3 kgf
• Vitesse : 1,5 m/s
• Propulseurs : 4 horizontaux (vector) + 2 verticaux
• Coque : aluminium anodisé ; Structure : HDPE + fibre de carbone résistante à l'eau de mer
• Flottabilité : billes de verre
• Alimentation : externe via ombilical

Caméra et éclairage
Caméra : 1080P Full HD couleur (~2 MP). Zoom optique : 4× (2,8–12 mm). Champ de vision : 110°. Plage pan-tilt : ±90° vertical. Éclairage : 3 × 7 000 LM LED, dimmable en continu.

Console de commande (Modèle : 1SPro-B)
Poids : 50 kg. Dimensions : 760 mm × 630 mm × 370 mm. Écran : 17,3", 1920×1080, 500 cd/m². Processeur : Intel i7-9700K. Mémoire / Stockage : 8 GB RAM / 256 GB SSD. Entrée / Sortie : 220 VAC / 380 VDC. Puissance nominale : 3000 W.

Système d'ombilical (Modèle : UCS150-12)
Longueur standard : 150 m (longueurs personnalisées possibles). Diamètre câble : 12 mm. Résistance à la rupture : 300 kgf (renforcé Kevlar). Type de treuil : manuel.

Applications

• Inspection et relevé sous-marin
• Opérations de recherche et récupération
• Recherche marine et collecte de données
• Inspection de pipelines et infrastructures
• Sécurité et surveillance
• Surveillance aquacole

caractéristiques / spécifications techniques

• Modèle : R1-30
• Série : ROV Series
• Dimensions : 500 mm × 398 mm × 356 mm
• Poids : 21 kg
• Profondeur max : 300 m
• Propulseurs : 6 (4 horizontaux vector + 2 verticaux), 6,5 kgf chacun
• Poussée max avant : 20 kgf
• Capacité utile : 3 kgf
• Vitesse : 1,5 m/s
• Caméra : 1080P Full HD, zoom optique 4×, FOV 110°, pan-tilt ±90°
• Éclairage : 21 000 LM total (3 × 7 000 LM), dimmable
• Coque : aluminium anodisé ; Structure : HDPE + fibre de carbone
• Ombilical : câble neutral-buoyancy Kevlar 150 m (rupture 300 kgf), diamètre 12 mm
• Console : écran FHD 17,3", Intel i7, 8 GB RAM, 256 GB SSD
• Alimentation console : 220 VAC / 380 VDC ; puissance nominale 3000 W
