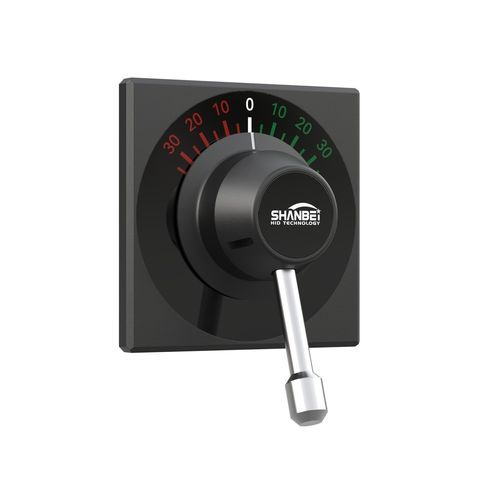

Manette de commande de gouvernail WLF-40

numériquesimple levierpour navire

Vue d'ensemble
Le levier de gouvernail WLF-40 est une interface de commande compacte pour systèmes de direction de navire à servo. Il émet des consignes de gouvernail via un potentiomètre intégré ou un signal 4–20 mA en option et propose des cadrans et plages de rotation sélectionnables pour s'adapter aux exigences de commande du bâtiment.

Fonctionnalités clés

• Boîtier en alliage d'aluminium adapté à l'installation marine
• Potentiomètre 5KΩ standard avec option de sortie 4–20 mA
• Plusieurs options de cadrans (film scale) et de plages de rotation
• Synchronisation arbre moteur sélectionnable

Style / Apparence

• Volant: noir
• Poignée: acier inoxydable

Cadrans disponibles

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

Plages de rotation (options)

• -60° ~ 0 ~ 60° (cran en 0°)
• -90° ~ 0 ~ 90° (cran en 0°)
• -140° ~ 0 ~ 140° (cran en 0°)

Sorties / Signaux

• Potentiomètre 5KΩ (standard)
• 4–20 mA (option)

Synchronisation arbre moteur

• Non (standard)
• Oui (option)

Paramètres techniques
Tension d'alimentation : 24 VDC
Potentiomètre : 5KΩ
Précision de sortie : ≤ 1,0 %
Indice de protection : Avant IP56 ; Arrière IP20 (avec capot de protection : IP44)
Poids : 0,8–1,5 kg (selon configuration)
Norme d'essai : IEC 60945
Température de fonctionnement : 5℃–55℃
Installation : 4 × tiges M4, épaisseur du panneau < 10 mm
Connexion : connecteur à bornes 16 broches

Accessoires / Options (résumé)

• Sélection de cadrans
• Sélection de plages de rotation
• Signal de sortie : potentiomètre 5KΩ ou 4–20 mA
• Synchronisation arbre moteur : sélectionnable
