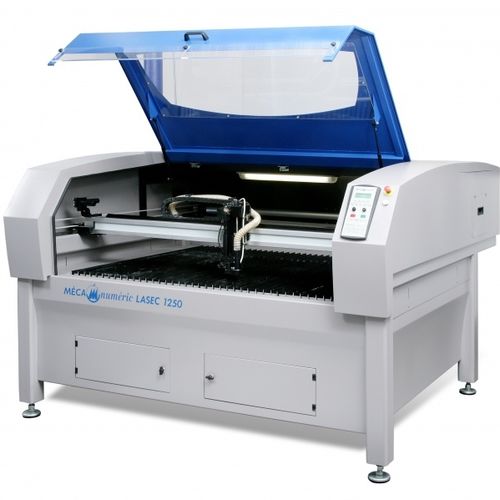

Machine de découpe CNC LASEC

laserélectriquetextile

Cette machine de découpe laser utilise une table fixe, un portique mobile, un laser fixe et des miroirs mobiles. Equipement capable de réaliser des découpes laser en mode vectoriel et de la gravure en mode raster. VOIR DES EXEMPLES D'APPLICATIONS : Ceintures Mobilier en cuir Bois pour marqueterie Marqueterie MACHINE OPTIMISEE POUR LA DECOUPE LASER OU LA GRAVURE SUR LES MATERIAUX SUIVANTS : . Plastiques (sauf à base de PVC : risques chimiques) . Résines synthétiques . Bois et dérivés . Cuirs . Pierres tendres, marbre, granit (gravure seulement) . Verre minéral (gravure seulement) . Tissus . Carton TECHNOLOGIES . Transmissions par courroies crantées sur X et Y (double courroie sur Y) et par vis à billes sur axe Z . Guidage : rails prismatiques et patins pré-chargés à circulation de billes. . Laser CO2 fixe, optiques mobiles par 3 miroirs silicium, obturateur intégré. . Commande Numérique temps réel CN R3V4, DSP (Digital Signal Processor) associé à FPGA (Field-Programmable Gate Array) . Motorisation : servomoteurs brushless avec codeurs absolus + règle de mesure sur axe Y (pour précision accrue en mode raster) . Aspiration des fumées par table inférieure . Plateau standard en barres d'aluminium anodisées et profile spécial anti réflexion. . Nombreuses sources laser disponibles CARACTERISTIQUES PRINCIPALES . Répétabilité en mm : +/- 0,08 . Résolution en mm : 0,0025 OPTIONS . Axe Z numérique course 80 mm pour montée-descente de la tête de focalisation . Système d’aspiration et de traitement des fumées avec groupe aspirant TEKA LMD517 avec 3 filtres + filtres charbon actif (1500 m3/h - 2800 Pa - 1,5 Kw ) + 2 volets manuels de sélection de zone
