Radar marin MDC-2040

pour bateauATAavec AIS

Présentation

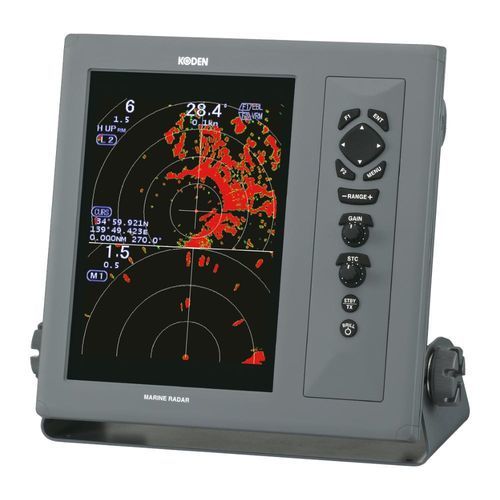

Le MDC-2040 est un radar marin à écran LCD couleur 10,4 pouces conçu pour la navigation et la détection de collision sur bâtiments de petite et moyenne taille. Modèle standard, plages de portée 0,0625 à 48 NM, puissance de sortie 4 kW. Antenne disponible en 3 ou 4 ft open.

Fonctionnalités

• Sélection intelligente pour navigation sûre : aide à distinguer cibles mobiles et stationnaires pour faciliter la veille.
• Fonction true trail : affiche des traînées de mouvement précises des autres navires ; terre et bouées restent affichées comme stationnaires même si le navire se déplace.
• Affichage deux plages : écran partagé simultané pour détection à courte et longue portée.
• Indication head-up lissée en temps réel : l'image se déplace proportionnellement aux changements de cap pour une meilleure perception de la situation.
• ATA (Automatic Tracking Aid) en option : suivi automatique jusqu'à 50 cibles avec données vectorielles et numériques ; zone d'acquisition configurables pour verrouiller les cibles entrantes.
• Interface AIS (option) : connectée à un récepteur AIS, affiche jusqu'à 100 cibles AIS avec nom, cap et vitesse.
• Entrée caméra CCD : intégration des flux caméra au-dessus et sous le pont pour surveillance pendant la navigation.
• Affichage net et lisible : LCD collé sur plaque acrylique avec filtre anti-reflets pour améliorer la visibilité en plein soleil et réduire la condensation.
• Sortie RGB : sortie pour écran externe afin d’afficher le radar hors du poste de barre.

Image d'écran

• Fonction true trail (affichage illustratif)
• Affichage deux plages (écran partagé long/court)
• Entrée caméra CCD (vue intégrée)
• Fonction ATA (vecteurs illustratifs)
• Interface AIS (option)

Documentation
Brochure PDF (MDC-2000e)
Manuel - Operation Manual - Rev14
Manuel - Quick Reference - Rev00

Caractéristiques techniques

• Modèle : MDC-2040
• Type : Radar marin écran LCD couleur 10,4 pouces (modèle standard)
• Puissance de sortie : 4 kW
• Plages de base : 0,0625 - 48 NM
• Antenne : 3 ou 4 ft Open
• Dimensions : 320 (H) x 364 (L) x 184 (P) mm
• Poids : 8,1 kg
• Alimentation : 10,8 à 31,2 VDC
• ATA : optionnel, jusqu'à 50 cibles
• Interface AIS : optionnelle, jusqu'à 100 cibles
• Fonctions : True trail, affichage deux plages, indication head-up lissée en temps réel, entrée caméra CCD, LCD anti-reflets collé, sortie RGB
