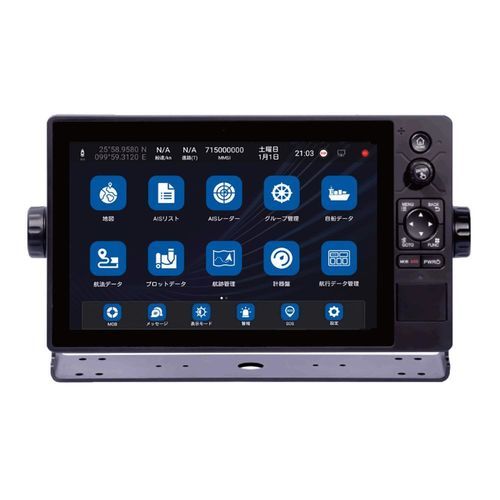

Instrument multifonction radar KSD-1100

AISavec système d'identification automatiquelecteur de cartes

Aperçu
Écran multifonction de navigation 10,1 pouces avec écran tactile capacitif et transpondeur AIS Classe B intégré pour la surveillance de la situation et la superposition des cartes. Prend en charge plusieurs modes d'affichage pour la navigation, la surveillance et la planification de route.

Fonctionnalités

• AIS Classe B intégré : Transpondeur intégré pour l'émission et la réception des cibles AIS afin d'améliorer la connaissance de la situation.
• Modes d'affichage multiples : Radar AIS avec anneaux de portée configurables, tableau de bord des paramètres du navire, gestion des données NAVI et PLOT, et affichage des informations de marée.
• Surveillance vidéo : Prise en charge de caméras réseau (fournies par l'utilisateur) avec affichage en jusqu'à quatre fenêtres en écran partagé.
• Support cartographique : Compatible C-MAP MAX, cartes propriétaires et ENC ; prise en charge de la superposition d'images satellites sur les cartes.
• Radar AIS en superposition : Cibles AIS superposées sur les cartes avec anneaux de portée réglables autour du navire pour le suivi des cibles.
• Support double moniteur : Sortie vers un moniteur secondaire pour afficher un contenu différent de l'écran principal.
• Contrôle et exploitation : Utilisation principale via écran tactile ; prise en charge de la souris et d'un panneau de commande physique (souris et caméras fournies par l'utilisateur).

Documentation (manuels et brochure)
Brochure produit au format PDF disponible.
Manuel d'utilisation V1.3.68 et versions antérieures (Rev03).
Manuel avancé V1.3.68 et versions antérieures (Rev02).
Manuel d'utilisation V2.3.17 et versions postérieures / V1.3.22 et versions postérieures (Rev06).
Manuel avancé V2.3.17 et versions postérieures / V1.3.22 et versions postérieures (Rev05).

Écran et médias
Prise en charge des images d'écran incluant C-MAP MAX, Sailing Data et AIS List. Vidéos de présentation et démonstration disponibles.

Caractéristiques techniques

• Puissance d'émission : 2 W
• Écran : 10,1 pouces écran tactile capacitif multi-touch
• Fréquence : 156.025 MHz à 162.025 MHz
• Largeur de bande : 25 kHz
• Dimensions : 195 (H) x 338 (L) x 75 (P) mm
• Poids : 2,1 kg
• Alimentation : 10,8 VDC à 31,2 VDC
