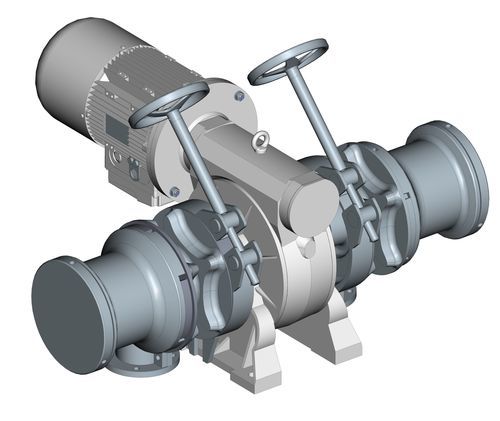

Guindeau électrique CW-19

hydrauliquepour bateauhorizontal

Description
Le guindeau CW-19 intègre un réducteur à vis sans fin lubrifié à l'huile couplé directement à un moteur hydraulique ou électrique triphasé. Le treuil standard CW-19 peut accueillir un barbotin unique pour des chaînes jusqu'à 19mm avec traverse. Le guindeau est disponible avec l'option d'un double barbotin. Le réducteur est revêtu pour les environnements marins.

Caractéristiques
Version 5000W
PUISSANCE MOTEUR : 5000W
TENSION D'ALIMENTATION : 2230V/400V
TRACTION INSTANTANÉE MAXIMALE : 4800 Kg
CHARGE DE TRAVAIL EN LEVAGE : 1500 Kg
VITESSE DE RÉCUPÉRATION DE CHARGE : 13 m/min
CONSOMMATION MOYENNE : N/A

Version 7500W
PUISSANCE MOTEUR : 7500W
TENSION D'ALIMENTATION : 230V/400V
TRACTION INSTANTANÉE MAXIMALE : 5900 Kg
CHARGE DE TRAVAIL EN LEVAGE : 1600 Kg
VITESSE DE RÉCUPÉRATION DE CHARGE : 13 m/min
CONSOMMATION MOYENNE : N/A

Version HY (Hydraulique)
PUISSANCE MOTEUR : HY
TENSION D'ALIMENTATION : N/A
TRACTION INSTANTANÉE MAXIMALE : 3000 Kg
CHARGE DE TRAVAIL EN LEVAGE : 3000 Kg
VITESSE DE RÉCUPÉRATION DE CHARGE : 12 m/min
CONSOMMATION MOYENNE : N/A

Chaîne

• Barbotin : 16 C.T. | Chaîne supportée : 16 Stud link
• Barbotin : 17.5 C.T. | Chaîne supportée : 17.5 Stud link
• Barbotin : 19 C.T. | Chaîne supportée : 19 Stud link

Dimensions principales (mm)

• 3500
  A : 910
  B : 600
  C : 310
  D : 560
• 7500
  A : 910
  B : 600
  C : 310
  D : 560
• HY
  A : 590
  B : 600
  C : 310
  D : 560

Note : Toutes les mesures sont en mm

Spécifications techniques

• Réducteur à vis sans fin lubrifié à l'huile
• Moteur hydraulique ou électrique triphasé
• Barbotin unique pour chaînes jusqu'à 19mm avec traverse
• Option double barbotin disponible
• Revêtu pour environnement marin
• Versions disponibles : 5000W, 7500W, HY (Hydraulique)
• Chaînes supportées : 16, 17.5, 19 mm Stud link
• Vitesse de récupération de charge : 12-13 m/min
• Traction instantanée maximale : jusqu'à 5900 Kg
• Charge de travail en levage : jusqu'à 3000 Kg
