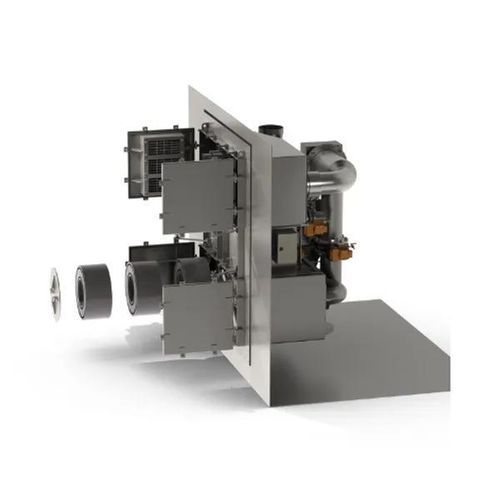

Unité de filtration d'air NBC

pour bateau de travailchimiquebiologique

Présentation
La filtration NBC protège les bâtiments navals exposés aux attaques par TIC et TIM. Les systèmes de filtration NBC, équipés d'éléments composites STANAG4447 et associés à des régulateurs de surpression, créent une zone protégée pressurisée (citadelle) pour éviter la contamination des équipages et des systèmes électroniques. Débits disponibles : 900–1800 m3/h.

Fonctionnement
L'air entrant est traité en trois étapes avant d'être fourni à la citadelle :

• Filtration coalescente
• Filtration des poussières (particules)
• Filtration composite (éléments STANAG4447)

L'air neuf filtré est distribué sous surpression dans la citadelle, permettant au personnel de ne pas porter de masques à gaz ni de vêtement de protection en cas d'incident NBC. Deux modes de fonctionnement : ventilation normale (paix/conventionnel) et apport d'air filtré pour guerre NBC.

Conception et caractéristiques de sécurité

• Le système de contrôle compare en continu la pression intérieure et extérieure et déclenche une alarme visuelle et/ou sonore en cas de perte de pressurisation
• Conception pour installation externe sur la coque avec gaine d'alimentation vers l'intérieur de la citadelle
• Unité de contrôle NBC séparée prévue pour installation interne, pour contrôler et diffuser l'air entrant
• Conception fail-safe : en cas de dommage ou de fuite d'étanchéité, l'air propre s'échappe plutôt que l'air contaminé n'entre
• Intégration avec les régulateurs de surpression pour maintenir la sécurité de la citadelle et protéger le personnel et l'électronique

Caractéristiques techniques

• Plage de capacité : 900–1800 m3/h
• Éléments filtrants : éléments composites STANAG4447
• Étages de filtration : coalescent, poussières, composite
• Régulateurs de surpression pour pressurisation de la citadelle
• Système de contrôle : surveillance pression intérieure/extérieure avec alarme visuelle et/ou sonore
• Installation : unité externe avec gaine d'alimentation ; unité de contrôle NBC interne séparée pour diffusion
• Modes de fonctionnement : paix/conventionnel et guerre NBC (air neuf filtré)
• Conception d'écoulement fail-safe pour éviter l'entrée d'air contaminé
