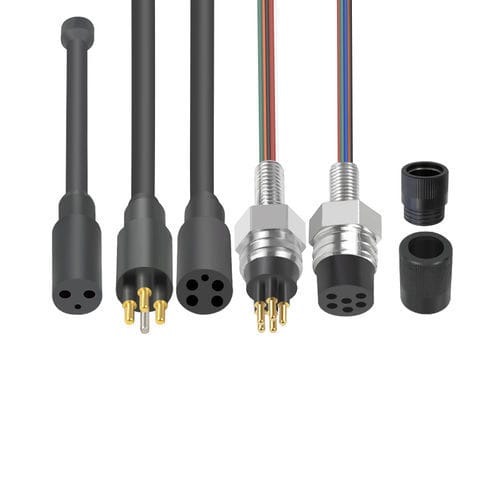

Connecteur sous-marin Small Circular Series (2-6 Contacts)

électriquepour l'aquaculturemarin

Informations sur le dessin :
Dimensions en mm
Filetages en pouces
1 pouce = 25,4 mm

Spécifications du connecteur :
Contacts : 2, 3, 4, 5, 6
Câble en ligne et plomb BH :
2, 3, 4 Contacts : 0,5 mm², 200V@2Amp
5 Contacts : 0,3 mm², 200V@1Amp
6 Contacts : 0,2 mm², câble Ethernet, 200V@0,5Amp
Résistance de contact : ＜0,01Ω
Résistance d'isolement : ＞200MΩ
Accouplement : ＞500
Plage de température : -4℃~+60℃
Profondeur nominale : 6000m

Code couleur du câble en ligne :

• 2,3,4,5 Contacts : 1. Noir 2. Blanc 3. Rouge 4. Vert 5. Orange
• 6 Contacts : 1. Marron 2. Marron/Blanc 3. Bleu 4. Bleu/Blanc 5. Orange 6. Orange/Blanc

Diamètre du câble :
Câble pour 2,3 et 4 contacts : 5mm
Câble pour 5,6 contacts : 6mm

Spécifications des matériaux :
Corps du connecteur : Caoutchouc chloroprène
Corps BH : Acier inoxydable 316L/titane
Contacts : Laiton plaqué or
Écrou et rondelle : Acier inoxydable 304
Joint torique : Nitrile
Manchon de verrouillage : POM

Options incluses :

• Longueur du câble
• Matériau de la coque : acier inoxydable, titane
• Longueur du filetage

Champs d'application :

• Industrie pétrolière et gazière
• Énergie renouvelable marine
• Détection et neutralisation des mines
• Recherche et exploration océanographiques
• Communication et mise en réseau sous-marines
• Aquaculture et agriculture sous-marine

Caractéristiques techniques :

• Contacts : 2, 3, 4, 5, 6
• Résistance de contact : ＜0,01Ω
• Résistance d'isolement : ＞200MΩ
• Cycles d'accouplement : ＞500
• Plage de température : -4℃~+60℃
• Profondeur nominale : 6000m
• Diamètre du câble : 5mm (2,3,4 contacts), 6mm (5,6 contacts)
• Corps du connecteur : Caoutchouc chloroprène
• Corps BH : Acier inoxydable 316L/titane
• Contacts : Laiton plaqué or
• Écrou et rondelle : Acier inoxydable 304
• Joint torique : Nitrile
• Manchon de verrouillage : POM
