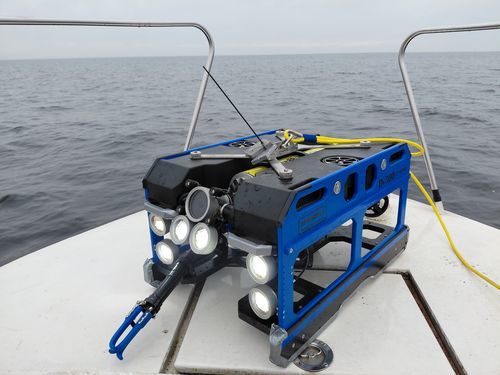

ROV d'intervention ALPHAROV PROF D300

d'observationportable

Vue densemble du produit
ALPHAROV PROF D300 profondeur de travail jusquà 300 mètres. Longueur du câble 300 mètres (jusquà 1200 m). Avant : Caméras couleur Full HD et N/B. Arrière : caméra supplémentaire couleur/BW Full HD 1080P 2MP. Enregistrement vidéo en direct sur le boîtier de commande en qualité Full HD 1920×1080 - 60 fps. 7 propulseurs sans balais : 4 horizontaux ; 2 verticaux ; 1 latéral. Une configuration de propulseurs vectoriels est disponible pour ce modèle.


Caractéristiques du modèle de base Modèle ALPHAROV D300 adapté à vos applications


Caractéristiques principales Plage de profondeur : Jusquà 300 mètres Poids du ROV dans lair : ≈ 35 Kg Dimensions du ROV : L 730 x L 500 x H 410 (mm). Avec manipulateur : L 870 x L 500 x H 410 (mm). Convient aux tuyaux à partir de Ø 600 mm Charge utile : jusquà 7 kg


Consommation électrique (sans les accessoires) Monophasé 220 - 240 VAC 50 Hz Jusquà 3000 Watt Tension dattache : jusquà 400 VDC


Construction du ROV Plastique, acier inoxydable, aluminium anodisé


Boîtier de contrôle Dimensions : Boîtier HPRC L 620 x L 480 x H 280 (mm) Poids environ 16 kg Inclus : Entrée de lalimentation principale Entrée du câble (attache) 1 Sortie vidéo HDMI 3 Connexion USB 1 Manette de commande manuelle USB Moniteur FHD de 15,6 pouces


Caméra frontale Caméra couleur SONY Full HD Sensibilité jusquà 0,1 Lux Inclinaison 170 degrés Angle de vue : Grand angle Mise au point fixe


Propulsion configuration à 6 propulseurs : (4 horizontaux/2 verticaux) Configuration vectorielle Type de moteur : Sans balais Poussée : 6 kg par propulseur Vitesse avant du ROV : jusquà 5,83 nœuds (3 m/sec)


Détecteurs Capteur de profondeur gyro 3D Compas Température de leau Tension et ampérage du système


Câble (filin) Type et longueur du câble : environ 8 mm de diamètre Flottabilité neutre 300 mètres sur lenrouleur avec bague collectrice (jusquà 1200 mètres) Enrouleur de câble : Enrouleur de câble métallique 300 mm-400 mm-460 mm Type de connecteurs Câble ROV : Connecteur sec AR


Fonctions de contrôle Cap automatique, profondeur automatique et stabilisation


Eclairage Eclairage avant 6 pcs LED à gradation (environ 6000 Lumen au total)


Vidéo superposée Cap, date et heure, position dinclinaison, profondeur, puissance des propulseurs, humidité interne, température En option : Sonde CP / données sur lépaisseur du métal / données GPS.


Enregistrement vidéo en temps réel Ordinateur haute performance avec enregistreur vidéo et logiciel de contrôle complet


Fonctionnement sans effort Tous les modèles ALPHAROV sont commandés à laide dun joystick numérique facile à utiliser à partir de la valise de commande. La console est construite dans une mallette Pelican professionnelle et contient toute lélectronique pour la télécommande, lalimentation et le traitement vidéo, y compris lincrustation de texte vidéo.


Equipement supplémentaire et accessoires Vous trouverez une large gamme déquipements et daccessoires supplémentaires qui peuvent être adaptés à vos applications Remarque : les spécifications et les prix peuvent être modifiés sans préavis.


Équipement optionnel/accessoireSonar à balayage circulaire et sonar à balayage latéral

• Contrôle non destructif (CND) : Sonde de protection cathodique par contact, système de mesure dépaisseur par ultrasons
• Manipulateur à 2 mâchoires ouvert / fermé / rotation de 360 et manipulateur à 3 / 4 / 5 fonctions
• Sonar multifaisceaux
• Caméra couleur SONY 2MP 1080P, Caméra arrière (avec deux LED) sans tilt
• Pointage laser réglable manuellement
• Positionnement acoustique système USBL
• Doppler velocity log (DVL)
• LYYN HAWK portable ou kit dintégration à bord

Caractéristiques / Spécifications techniques

• Profondeur de travail : jusquà 300 mètres
• Longueur dattache : 300 mètres (jusquà 1200 m)
• Caméras frontales : Couleur Full HD et N/B
• Caméra arrière : Couleur/BW Full HD 1080P 2MP
• Enregistrement vidéo en direct : Full HD 1920×1080 - 60 fps
• Propulseurs : 7 sans balais (4 horizontaux ; 2 verticaux ; 1 latéral)
• Configuration de propulseurs vectoriels disponible
• ROV Poids dans lair : ≈ 35 Kg
• ROV Dimensions : L 730 x L 500 x H 410 (mm)
• Avec manipulateur : L 870 x L 500 x H 410 (mm)
• Charge utile : jusquà 7 kg
• Alimentation : monophasé 220 - 240 VAC, 50 Hz, jusquà 3000 Watt
• Tension dattache : jusquà 400 VDC
• Construction : Plastique, acier inoxydable, aluminium anodisé
• Caisse de commande : L 620 x L 480 x H 280 (mm), Poids environ 16 kg
• Caméra frontale : SONY Full HD Couleur, Sensibilité jusquà 0,1 Lux, Inclinaison 170, Grand angle, Mise au point fixe
• Propulsion : Configuration à 6 propulseurs (4 horizontaux/2 verticaux), Configuration vectorielle, Brushless, 6 Kg par propulseur, Vitesse avant jusquà 5,83 nœuds (3 m/sec)
• Capteurs : Profondeur, gyrocompas 3D, température de leau, tension et ampérage du système
• Câble : 8 mm de diamètre, flottabilité neutre, 300 m sur bobine (jusquà 1200 m), bobine de câble en métal (300/400/460 mm), connecteur AR Dry
• Contrôle : Cap automatique, profondeur automatique, stabilisation
• Éclairage : 6 LED à gradation, ~6000 Lumen
• Interprétation vidéo : Cap, date/heure, inclinaison, profondeur, puissance des propulseurs, humidité, température, sonde CP/épaisseur du métal/GPS en option
• Vidéo en direct : Ordinateur haute performance, enregistreur vidéo, logiciel de contrôle
