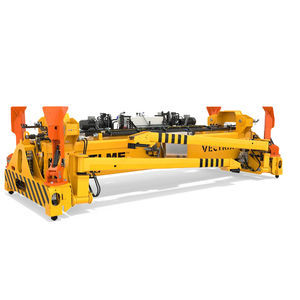

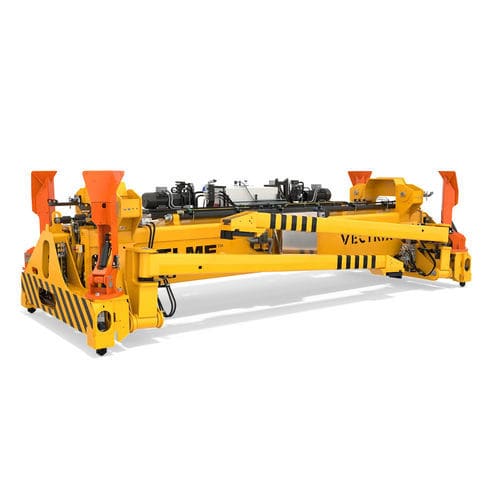

Spreader pour remorque 8610 Vectrix

pour conteneurtélescopiqueélectrique

Vue d'ensemble
Le modèle d'écarteur 8610 Vectrix est un spreader télescopique piggyback à levage par le dessus pour la manutention intermodale de conteneurs ISO chargés et de remorques jusqu'à 45 tonnes. Conçu pour montage sur portiques Rail Mounted (RMG) ou Rubber Tyred Gantry (RTG). Deux poutres télescopiques parallèles assurent un recouvrement maximal et une rigidité structurelle pour absorber les efforts verticaux et horizontaux importants.

VECTRIX
La série Vectrix propose un design modulaire et une ingénierie précise pour faciliter la personnalisation et l'entretien. Les composants modulaires permettent un remplacement rapide, réduisant les temps d'arrêt et les coûts sur la durée de vie.

Système de twistlock
Équipé de twistlocks ISO pendulaires, trempés et échangeables rapidement, actionnés hydrauliquement avec verrouillages électriques et mécaniques pour éviter les verrouillages/déverrouillages incorrects. Les twistlocks sont dimensionnés pour des charges opérationnelles élevées.

Système de télescopage
Chaque poutre est télescopée par un vérin hydraulique positionné sur le dessus du châssis principal pour un accès facilité. Deux ensembles moteur-pompe électriques assurent un télescopage synchronisé et fiable entre 20ft et 40ft.

Système de jambes piggyback
Les jambes piggyback repliables suivent la séquence automatique de serrage de charge d'ELME, permettant l'abaissement entre conteneurs empilés en bloc. Les pieds sont fabriqués en Strenx® 900E (conforme S 890 QL). Des capteurs intégrés détectent le serrage et le lever de la remorque pour éviter tout déclenchement non intentionnel.

Système de contrôle et de protection
La tension de contrôle est convertie en 24 V DC. La surveillance électrique continue fournit des indications d'état pour l'appui, le verrouillage/déverrouillage et les modes piggyback (levé, serré, desserré). Les signaux servent de conditions préalables aux fonctions de protection : activation des twistlocks, télescopage, fonctionnement piggyback et autorisation de levage.

Normes de conception
Conçu conformément aux normes EN15056 et EN13001.

Fourniture standard

• Montage adapté au type de grue
• Quatre twistlocks ISO pendulaires verticaux
• Anneaux de levage près des twistlocks
• Système de télescopage hydraulique
• Repliage hydraulique des jambes
• Serrage et desserrage hydrauliques
• Électrovannes pour toutes les fonctions hydrauliques
• Quatre jambes piggyback repliables en séquence automatique avec empilement en bloc
• Système d'indication et de protection électrique pour la manutention de remorques
• Protection et indication twistlock électriques et mécaniques
• Système de protection du télescopage électrique
• Signal d'autorisation de levage
• Voyants LED
• Accès à distance pour assistance diagnostic
• Mode service pour les épaules piggyback
• Mode idle sur le groupe hydrau pour fonctionnement silencieux

Spécifications techniques (tableau)
Application : RTG, RMG
Système de levage : Quatre twistlocks ou quatre jambes piggyback
Type d'empilage : Empilement normal et en bloc
Poids du spreader (TW) : 11 500 kg sans équipement supplémentaire
Capacité de levage (SWL), twistlocks et piggyback : 45 tonnes ± 10 % charge excentrée
Capacité de levage (SWL), anneaux de levage : 4 x 11,25 tonnes
Twistlock : ISO pendulaire 20 mm
Positions télescopiques : 20ft et 40ft
Vitesse de télescopage 20ft→40ft : < 25 s (calculée à 20° C)
Distance de serrage des jambes, min / max : 1 766 ± 60 mm / 3 195 ± 60 mm
Force de serrage des jambes : 3 kN
Entraxe des jambes : 4 876 mm
Déploiement des jambes : < 29 s (calculé à 20° C)
Repliage des jambes : < 25 s (calculé à 20° C)
Hydraulique, pression maximale : 140 bar
Hydraulique, débit : 46 L/min (2x23)
Réservoir hydraulique : 100 L
Alimentation : 400 VAC / 50 Hz
Moteurs électriques : 2 x 4 kW
Tension de commande : 24 VDC
Couleur : Jaune signal RAL 1003
Classe de corrosion : C4M

Caractéristiques techniques

• Application : RTG, RMG
• Système de levage : Quatre twistlocks ou quatre jambes piggyback
• Empilement : Normal et en bloc
• Poids spreader (TW) : 11 500 kg (sans équipement supplémentaire)
• SWL (twistlocks & piggyback) : 45 tonnes ± 10 % charge excentrée
• SWL (anneaux) : 4 x 11,25 tonnes
• Twistlock : ISO pendulaire 20 mm
• Positions télescopiques : 20ft et 40ft
• Vitesse télescopage (20ft→40ft) : < 25 s (calculée à 20° C)
• Distance serrage jambes (min/max) : 1 766 ± 60 mm / 3 195 ± 60 mm
• Force serrage jambes : 3 kN
• Entraxe jambes : 4 876 mm
• Temps déploiement / repliage jambes : < 29 s / < 25 s (calculés à 20° C)
• Hydraulique pression : jusqu'à 140 bar
• Hydraulique débit : 46 L/min (2x23)
• Volume réservoir : 100 L
• Alimentation : 400 VAC / 50 Hz
• Moteurs : 2 x 4 kW
• Tension commande : 24 VDC
• Couleur : Jaune signal RAL 1003
• Classe de corrosion : C4M
• Normes de conception : EN15056, EN13001
