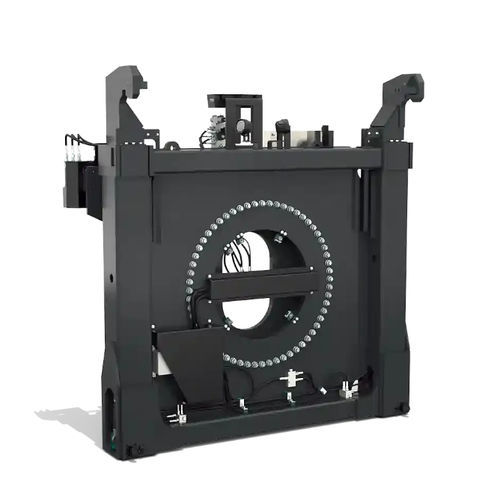

Spreader pour chariot élévateur 508R

pour conteneuravec rotationélectrique

Présentation du produit
ELME Spreader Modèle 508R est un spreader rotatif à levage par extrémité destiné à la manutention de conteneurs ISO vides. Le 508R est conçu pour être intégré sur le chariot dans le mât d'un chariot élévateur et peut manutentionner un conteneur ISO vide de 20ft par le côté court. Il répond aux exigences de levage par extrémité selon les normes ISO pour conteneurs.

Conception et fonction
Le spreader est conçu pour des conteneurs de 8ft de large avec un entraxe de 2 258 mm entre les deux twistlocks. Les crochets supérieurs sont réglables hydrauliquement pour s'adapter à différentes hauteurs de conteneur. Le conteneur est levé et sécurisé par deux twistlocks horizontaux en bas et deux crochets dans les coins supérieurs. La fonction rotative facilite les opérations de réparation et le positionnement précis.

SYSTÈME DE TWISTLOCK
Le système de twistlock est fabriqué en conception robuste et a fait ses preuves depuis de nombreuses années. Le Modèle 508R est équipé de twistlocks ISO trempés à échange rapide, activés hydrauliquement avec verrouillage mécanique pour éviter des verrouillages ou déverrouillages incorrects.

SYSTÈME DE CONTRÔLE ET DE PROTECTION
Les systèmes électriques surveillent en permanence l'état du spreader. Des témoins lumineux informent l'opérateur lorsque le spreader est correctement positionné et verrouillé. Chaque signal est une condition préalable aux fonctions de protection essentielles telles que l'activation des twistlocks et l'interruption de levage.

Fourniture standard inclut

• Montage intégré pour s'adapter au chariot
• Fonction rotative
• Deux twistlocks ISO horizontaux
• Crochets supérieurs hydrauliques
• Vannes solénoïdes pour toutes les fonctions hydrauliques
• Système électrique et mécanique de protection et d'indication des twistlocks
• Signal d'interruption de levage
• Témoins d'indication LED
• Projecteurs de travail LED

Caractéristiques techniques (tableau)
Type de système de levage : Deux twistlocks horizontaux
Type d'empilage : Empilage normal et en bloc
Poids du spreader (TW) : Environ à partir de 4 700 kg
Capacité de levage (SWL), spreader : 6 tonnes
Rotation : 105° horaire / 195° antihoraire
Hydraulique, pression de service jusqu'à : 140 bar
Hydraulique, débit : Max. 60 L/min
Électrique - tension de commande : 24 VDC
Couleur : Gris noir RAL 7021

AVIS
Toutes les spécifications peuvent être modifiées sans préavis. Une liste d'options permet d'adapter le produit aux besoins spécifiques.
