Oeil à visser pour voilier

Aperçu du produit

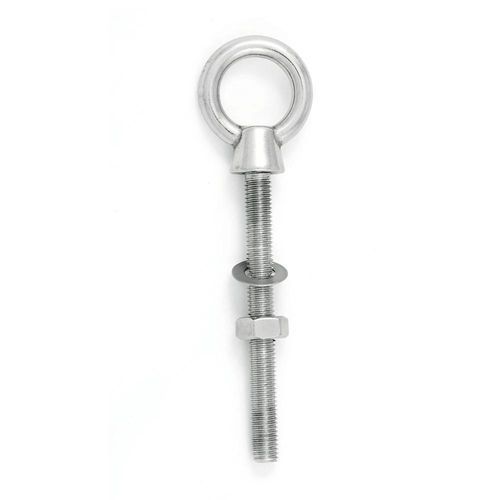

Œillet à tige longue en acier inox AISI 316. Conception catalogue destinée aux applications techniques et marines. Filetage mâle (externe) métrique. Non destiné ni certifié pour le levage de charges — W.L.L. non défini pour le levage.

Données techniques principales
Type — Filetage mâle
Norme / référence — Conception catalogue
Matériau — Acier inox AISI 316
Filetage — Métrique (externe)
Grade — N/D
Température — N/D
Pivotant / orientable — Non
W.L.L. — Non classé pour le levage

Dessin technique et cotes
Schéma technique illustratif : vues avant et latérale. Symboles dimensionnels : D1 = taille nominale du filetage (M…), D2 = diamètre de la base (mm), D3 = diamètre interne de l'œil (mm), H = hauteur de l'œil et de la base au-dessus du fût (mm), H1 = hauteur de la base (mm), K = épaisseur de l'anneau (mm), L = longueur du fût sous la base (mm). Les dessins sont illustratifs et non à l'échelle sauf indication contraire.

Variantes et cotes
Unités : mm ; masse en kg. N/D indique donnée non documentée. Dimensions représentatives par taille de filetage :
M6 — D2 12.0 — D3 15.0 — L 60.0 — H 29.0 — H1 9.0 — K 5.0
M8 — D2 15.0 — D3 19.0 — L 80.0 — H 37.0 — H1 12.0 — K 6.0
M10 — D2 19.0 — D3 25.0 — L 100.0 — H 48.0 — H1 15.0 — K 8.0
M12 — D2 23.0 — D3 30.0 — L 120.0 — H 59.0 — H1 19.0 — K 10.0

Conditions de charge
Conçu pour des applications techniques et marines. Ne pas utiliser pour le levage de charges ; utilisation en levage non autorisée. W.L.L. non défini pour le levage.

Matériaux et finitions
Matériau — Acier inox AISI 316
Finition — À confirmer selon la variante choisie

Documentation
Instructions d'utilisation — Disponibles sur demande pour la variante sélectionnée
Fiche technique / certifications — Documentation spécifique sur demande
CAO / 3D — Disponibilité à confirmer

Caractéristiques / spécifications techniques

• Type de produit : Œillet à tige longue avec filetage mâle
• Matériau : Acier inox AISI 316
• Forme de filetage : Métrique (externe)
• Conception catalogue / référence
• Pivotant / orientable : Non
• W.L.L. : Non classé pour le levage
• Tailles disponibles : M6, M8, M10, M12
• Dimensions représentatives par taille (D2, D3, L, H, H1, K) fournies dans la table des variantes (mm)
• Masse et certains champs signalés N/D lorsqu'ils ne sont pas documentés
• Finition et documentation spécifique disponibles sur demande
