Doseur-mélangeur produit chimique Conti Flow

résinedynamiquebi-composant

Aperçu
La série Conti Flow assure une précision de dosage et des performances de mélange reproductibles pour le collage, l'étanchéité, l'encapsulage et autres applications de dosage. Adaptée au traitement de matériaux mono- ou bicomposants, de liquides à très visqueux. Concept système configurable avec fonctions et options pour répondre à des exigences de processus spécifiques.

Domaines d'application
Dosage d'adhésifs, étanchéité, encollage, potting et procédés composites nécessitant un dosage et un mélange 2K contrôlés.

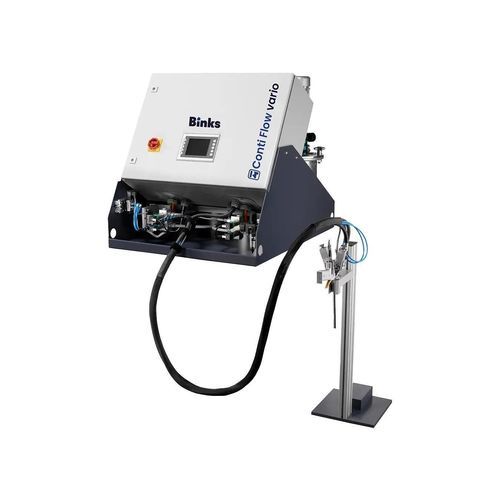

Conti Flow Vario
Le Conti Flow Vario est un système 2K compact, monté sur table, destiné aux processus de production manuels ou semi-automatiques.
Fonctions standard

• Pompes à engrenages de précision servo-motorisées
• Contrôle PLC
• Écran tactile 7" / Panneau de commande intuitif
• 15 programmes de dosage
• Surveillance de la pression d'entrée et de sortie
• Régulation intelligente de la pression
• Alarme en texte clair
• Contrôle de la durée de vie du pot

Options

• Pistolet d'application léger (jusqu'à 600 g) avec angle réglable
• Contrôle du volume par cellules de mesure
• Combinaisons avec RT-Feeder ou réservoirs sous pression selon matériau et consommation
• Jusqu'à 8 circuits de chauffage
• Contrôle en ligne du rapport de mélange (option)
• MPC pour RTM/RIM
• Jusqu'à 64 programmes de mesure
• Interrupteur pied ou main, table sur roulettes, évacuation, clapet anti-retour, agitateur électrique

Avantages

• Système configurable pour exigences et applications individuelles
• Précision reproductible du dosage et du mélange
• Grande fiabilité des processus

Spécifications Conti Flow Vario (table)
Longueur: 810 mm
Largeur: 1 000 mm
Hauteur: 850 mm
Conteneurs matériaux: réservoirs sous pression 4, 12, 24 L
Alimentation alternative: RT-Feeder 20, RT-Feeder 200
Rapport de mélange: 1:1 à 100:5
Débit théorique: 2 à 1 000 cm³/min
Pression max. d'utilisation: 100 bar
Poids: env. 160–200 kg

Conti Flow Versa
Le Conti Flow Versa est un système 2K mobile et compact pour matériaux bicomposants liquides à très visqueux, adapté aux zones de travail exigeantes.
Fonctions standard

• Écran tactile 7"
• Haute précision de dépose grâce à la courte distance entre dosage et application
• Bras pivotant flexible et support d'équilibreur pour confort d'utilisation
• Pistolet Gamma Mix ergonomique
• Contrôle de la pression d'entrée et de sortie
• Différentes options d'alimentation
• Alerte fût/vase vide

Options

• Pistolet léger jusqu'à 600 g et unité de mélange montée sur bras pivotant
• Contrôle du rapport de mélange par cellules de mesure
• Combinaisons avec unités RT ou réservoirs sous pression
• Jusqu'à 8 circuits de chauffage
• Contrôle en ligne du rapport de mélange (option)
• MPC pour RTM/RIM
• Jusqu'à 64 programmes de mesure
• Conception sur roulettes, interrupteur pied/ main, évacuation, clapet anti-retour, agitateur électrique

Avantages

• Système configurable
• Précision reproductible du dosage et du mélange
• Grande fiabilité des processus
• Grand rayon d'action

Spécifications Conti Flow Versa
Longueur: 1 600 mm
Largeur: 1 220 mm
Hauteur: 3 100 mm
Rapport de mélange selon volume: 1:1 à 100:5
Débit max.: jusqu'à 2 000 cm³/min
Pression matériau max.: 100 bar (versions spéciales jusqu'à 200 bar)
Débit théorique: 2 à 1 000 cm³/min
Poids: env. 420 kg

Conti Flow Robot
Le Conti Flow Robot est un concept modulaire et flexible pour des solutions automatisées individualisées. Les composants de dosage et de mélange s'intègrent dans des cellules d'application ou des cellules d'assemblage clés en main.
Fonctions standard

• Pompes doseuses à engrenages de précision servo-motorisées
• Contrôle PLC
• Panneau de commande intuitif
• Jusqu'à 15 programmes de dosage
• Surveillance de la pression d'entrée et de sortie
• Régulation intelligente de la pression
• Alarme en texte clair
• Contrôle de la durée de vie du pot

Options

• Systèmes de mélange statique ou dynamique
• Clapet anti-retour
• Contrôle volumétrique par cellules de mesure
• Combinaisons avec RT-Feeder ou réservoirs sous pression
• Nombre de circuits de chauffage selon application
• Contrôle en ligne du rapport de mélange (option)
• MPC pour RTM/RIM
• Jusqu'à 64 programmes de distribution, évacuation, agitateur électrique

Avantages

• Concept modulaire et flexible pour solutions automatisées individualisées
• Précision reproductible du dosage et du mélange
• Grande fiabilité des processus

Spécifications Conti Flow Robot
Longueur/Largeur/Hauteur: selon conception du système
Rapport de mélange selon volume: 1:1 à 100:5
Débit théorique: jusqu'à 5 000 cm³/min
Pression max. d'utilisation: 100 bar
Poids: selon conception du système

Caractéristiques techniques

• Types de systèmes: Vario (table 2K), Versa (mobile 2K), Robot (automatisé modulaire)
• Rapport de mélange: 1:1 à 100:5
• Débit théorique: 2–5 000 cm³/min selon configuration
• Pression max.: typ. 100 bar (versions spéciales jusqu'à 200 bar)
• Conteneurs: réservoirs sous pression 4, 12, 24 L ou RT-Feeder
• Contrôle: PLC, écran tactile 7"
• Programmes: 15 à 64 selon modèle/options
• Options de chauffage: jusqu'à 8 circuits
• Accessoires: pistolets légers (≤600 g), cellules de mesure, MPC, clapets anti-retour, agitateurs, tables sur roulettes, bras pivotants
