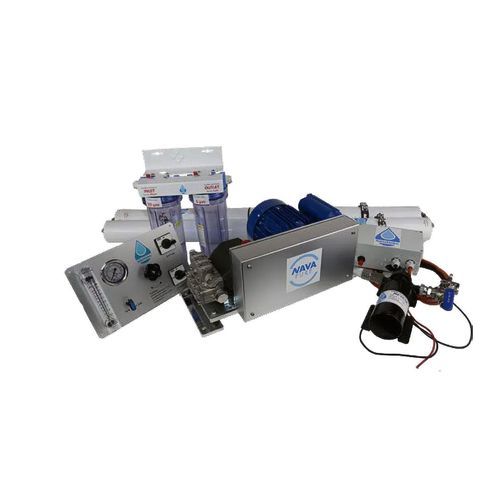

Dessalinisateur pour bateau NAVA PURE

à osmose inverse12 Vune membrane

Aperçu
Système d'osmose inverse pour eau de mer fournissant de l'eau potable à bord avec un split-design intelligent. Série de watermakers intégrés offrant un compromis entre production d'eau douce et exigences électriques à bord. La séparation de la pompe haute pression 230V AC et de la pompe d'alimentation 12V DC facilite l'intégration dans des systèmes 12V via onduleurs adaptés.

Avantages clés

• Fonctionnement via onduleur : Adapté aux bateaux alimentant des appareils 230V depuis une batterie 12V via un onduleur ; la conception split réduit les courants d'appel élevés des moteurs AC classiques.
• Installation flexible : Les pompes séparées permettent un montage dans des espaces restreints ou angulaires à bord.
• Gamme de production d'eau douce : Modèles produisant environ 35 à 125 l/h pour s'adapter à différentes tailles de navires.

Description de la série
La série AQUAbibe NAVA PURE regroupe des systèmes d'osmose inverse modulaires conçus pour l'usage marin. Le split-design (pompe haute pression 230V AC + pompe d'alimentation 12V DC) assure une répartition optimale des charges électriques et simplifie l'intégration sur des installations 12V avec onduleurs de puissance adaptée. Les composants sont des références standards disponibles mondialement pour un service et une maintenance facilités, adaptés à la navigation hauturière.

Composants inclus dans la série NAVA PURE

• Pompe haute pression avec moteur électrique 230V AC
• Pompe à membrane 12V DC pour fonctionnement en continu
• Vanne trois voies préassemblée pour le rinçage
• Panneau de commande avec alimentation de commande 12V DC, un manomètre, commutation réservoir/deuxième sortie d'eau douce et vanne de réglage de pression
• Boîtier électrique mobile pour l'électronique de commande (deux relais de commutation)
• Enveloppes de membrane préassemblées pour membranes d'osmose inverse (1–3 membranes selon modèle)
• Membranes FilmTec SW30-2540 d'origine pour modèles NAVA PURE
• Membranes FilmTec SW30-2521 d'origine pour modèles NAVA PURE COMPACT
• Unité de préfiltre préassemblée (20 µm et 5 µm)
• Filtre à charbon actif avec corps
• Durites haute pression (longueurs 2 m et 2,5 m)
• Matériel d'installation (raccords hydrauliques, tuyaux pour eau de mer/saumure/eau douce, préfiltres, etc.)

Modèles (NAVA PURE)
Modèle | Production d'eau douce [l/h] | Consommation d'énergie [kW] | Nombre de membranes RO | Prix (HT)
NAVA PURE 05 30 | 35 | 0,6 | 1 | € 4.799,-
NAVA PURE 05 60 | 60 | 0,6 | 2 | € 5.649,-
NAVA PURE 07 65 | 65 | 0,85 | 2 | € 5.699,-
NAVA PURE 07 95 | 95 | 0,85 | 3 | € 6.549,-
NAVA PURE 11 55 | 55 | 1,25 | 1 | € 4.899,-
NAVA PURE 11 95 | 95 | 1,25 | 2 | € 5.749,-
NAVA PURE 11 125 | 125 | 1,25 | 3 | € 6.599,-

Modèles (NAVA PURE COMPACT)
Modèle | Production d'eau douce [l/h] | Consommation d'énergie [kW] | Nombre de membranes RO | Prix (HT)
NAVA PURE COMPACT 05 45 | 45 | 0,6 | 2 × SW30-2521 | € 5.549,-
NAVA PURE COMPACT 05 60 | 60 | 0,6 | 3 × SW30-2521 | € 6.349,-
NAVA PURE COMPACT 07 55 | 55 | 0,85 | 2 × SW30-2521 | € 5.599,-
NAVA PURE COMPACT 07 75 | 75 | 0,85 | 3 × SW30-2521 | € 6.399,-
NAVA PURE COMPACT 11 70 | 70 | 1,25 | 2 × SW30-2521 | € 5.649,-
NAVA PURE COMPACT 11 100 | 100 | 1,25 | 3 × SW30-2521 | € 6.449,-

Configuration des membranes RO (tailles d'enveloppe typiques)
SW30-2540 (longueur membrane standard NAVA PURE 1 200 mm) : 1 membrane — 1 200 × 120 × 115 mm ; 2 membranes — 1 200 × 270 × 115 mm ; 3 membranes — 1 200 × 365 × 115 mm
SW30-2521 (longueur membrane NAVA PURE COMPACT 695 mm) : 1 membrane — 695 × 120 × 115 mm ; 2 membranes — 695 × 270 × 115 mm ; 3 membranes — 605–695 × 365 × 115 mm (selon modèle)

Dimensions (exemples)
Série NAVA PURE (configuration exemple) : Longueur 300 mm | Profondeur 150 mm | Hauteur 200 mm
Exemple composant compact : Longueur 200 mm | Profondeur 120 mm | Hauteur 90 mm

Remarques
La production d'eau douce peut varier jusqu'à ±10 % en fonction de la salinité et de la température de l'eau. La consommation d'énergie dépend de la pression de service et peut varier d'environ ±10 % ; valeurs indicatives fortement dépendantes de la puissance du générateur/onduleur. Le courant d'appel est environ cinq fois le courant de service.

Caractéristiques / spécifications techniques

• Marque : AQUAbibe
• Série / modèle commercial : NAVA PURE
• Type : Système d'osmose inverse pour eau de mer (split-design : pompe haute pression 230V AC + pompe d'alimentation 12V DC)
• Production d'eau douce : env. 35–125 l/h selon modèle
• Consommation d'énergie : env. 0,6 kW à 1,25 kW selon modèle
• Membranes RO : FilmTec SW30-2540 (standard) ou SW30-2521 (COMPACT)
• Configuration membranes : 1–3 membranes selon modèle
• Filtres prévus : 20 µm et 5 µm
• Inclus : filtre à charbon actif, durites haute pression, matériel d'installation, panneau de commande, boîtier électrique mobile
• Comportement au démarrage : le concept split réduit la charge de démarrage sur l'onduleur
• Fourchette de prix (HT) : env. € 4.799,- à € 6.599,- selon modèle
