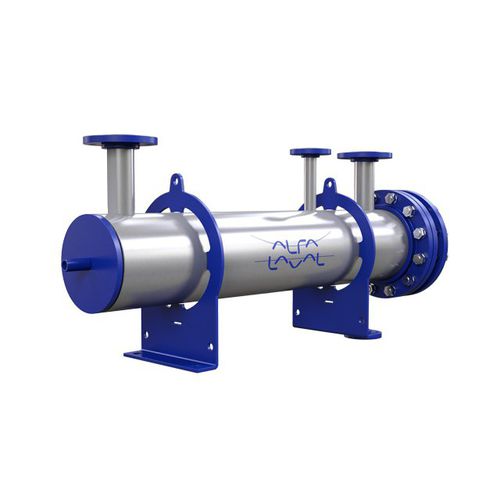

Échangeur de chaleur à faisceau tubulaire Aalborg MX

pour navire

Aalborg MX est un échangeur de chaleur compact à tubes et calandre avec tubes en U, idéal pour le chauffage de l'huile ou de l'eau. L'échangeur de chaleur utilise de la vapeur ou de l'huile thermique comme moyen de chauffage. Type Echangeur de chaleur à faisceau tubulaire avec tubes à épingles à cheveux de petit diamètre, en configuration standard 1/2 passage ou 1/4 passage. Egalement disponible en tant qu'échangeur de chaleur à insertion/immersion. Taille La série Aalborg MX (anciennement VESTA™ MX) s'étend de Ø100 mm à Ø400 mm ; longueurs de tubes droits de 600 mm à 2 000 mm (longueur totale 980 - 2 700 mm). Le tube standard est de Ø10x1 mm, mais d'autres types sont disponibles. Les chicanes et les buses (DIN 86030 ou JIS 16K) sont adaptées aux exigences individuelles des clients et aux pertes de charge acceptables. Capacité d'accueil La surface de chauffe varie de 0,5 m2 à 64 m2 ; la charge thermique varie de 10 kW à environ 2 MW. Tous les modèles intermédiaires sont disponibles dans la gamme standard. Les conceptions supérieures à 2 MW sont réalisées sur demande ou remplacées par un autre produit Aalborg Industries. La pression nominale est de 16/16 ou 30/19 bar(g) et la température nominale du corps/tube est de 160/204 ºC ou 195/212 °C. Fluides Chauffage : eau, vapeur, huile thermique. Fluides chauffés : vapeur, eau douce ou traitée, huile thermique, huile de lubrification, mazout lourd, liquides de refroidissement pour moteurs, liquides de traitement des aliments, acides. Applications Les échangeurs de chaleur de la série MX d'Aalborg sont traditionnellement utilisés comme chauffe-eau et chauffe-eau dans les installations navales mais aussi dans de nombreuses applications industrielles grâce à leur conception éprouvée et économique. Fondamentalement, la série Aalborg MX est une conception extrêmement polyvalente qui peut être adaptée à presque toutes les applications.
