QNB-1 Bloc de réseau rapide Bloc de réseau rapide
Des connexions dorsales NMEA 2000® sans défaut.
Le QNB-1 et le QNB-1-PMW offrent des alternatives aux connecteurs multiples, réduisant ainsi le coût d'une installation de câble NMEA 2000. Parfaitement adaptés aux zones à forte densité d'instruments, car il est possible de connecter six gouttes.
Pour commander
(Numéro de la/des partie(s))
Le QNB-1 est disponible en deux versions :
La version QNB-1-PMW est équipée de six connecteurs femelles standard NMEA 2000 M12 (Micro-fit) qui permettent des connexions "plug and play" pour une installation rapide et facile. Un backbone STNG Raymarine peut être câblé sur un côté du QNB-1 pour combiner le NMEA 2000 standard avec le STNG sans avoir besoin de câbles d'adaptation.

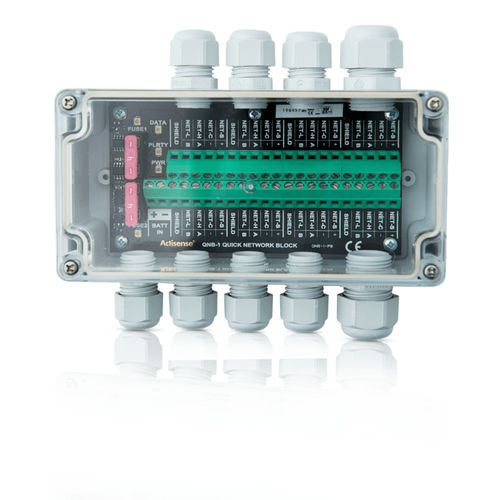

La version QNB-1 est équipée de presse-étoupes pour permettre l'installation de longueurs de câble personnalisées. C'est une excellente option pour "mélanger et faire correspondre" les appareils NMEA 2000 standard avec les appareils STNG Raymarine.
Les LEDs fournissent des informations à l'installateur lors de l'installation et indiquent la présence de données, l'état de l'alimentation, l'inversion de courant et montrent si les fusibles sont intacts.
CARACTÉRISTIQUES
Connexions de haute qualité par bandes de barrière NMEA 2000
LEDs de diagnostic
Utilise des fusibles ATO standard
AVANTAGES
Une unité fournit six gouttes NMEA 2000
L'alimentation électrique est divisée pour permettre des réseaux plus longs
La fusion séparée pour l'alimentation électrique divisée permet d'isoler facilement les segments de réseau
Installation simple sur les réseaux Mini et Micro en utilisant du câble en vrac
Facile à mélanger et à assortir NMEA 2000 avec Raymarine STNG sur les côtés opposés
---
