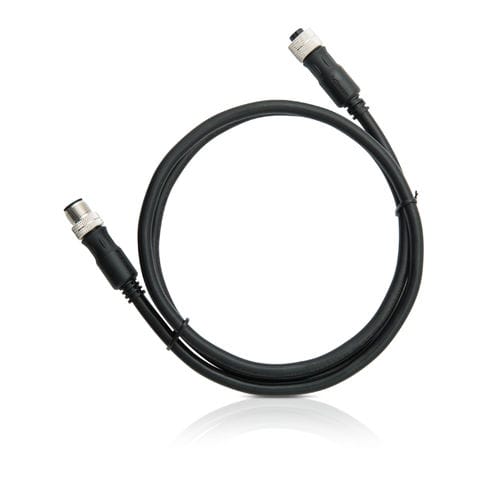

Câble NMEA 2000® A2K-TDC
marinréseau NMEA 2000®pour radio

câble NMEA 2000®
câble NMEA 2000®
câble NMEA 2000®
câble NMEA 2000®
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
NMEA 2000®
Domaine d'application
marin
Applications
réseau NMEA 2000®, pour radio

Description

Câble A2K-TDC Trunk et Drop Lite Disponibles en différentes longueurs, les câbles peuvent être utilisés soit comme câble de dérivation* d'un réseau fédérateur NMEA 2000, soit pour prolonger la longueur du câble du réseau fédérateur. Les assemblages de câbles Actisense Lite permettent une installation rapide et sont accompagnés d'une garantie de qualité car seul le câble certifié Actisense UL est utilisé. Le câble NMEA 2000 comprend cinq fils dans un seul câble étanche : des fils d'alimentation et de terre, deux fils de signal (données) et un fil de drainage. Le fil de drainage se connecte au blindage du câble qui protège les fils de signal, d'alimentation et de terre des interférences radioélectriques (RFI) externes et contribue à réduire les émissions de RFI du câble. Le câble NMEA 2000 Lite peut être utilisé pour créer une dorsale d'une longueur maximale de 100 mètres. Si la longueur du backbone nécessaire dépasse 100 mètres, le centre du bus peut être prolongé avec un mini câble NMEA 2000 pour maintenir les sections extérieures du Lite à 100 mètres maximum. La longueur maximale d'un câble de descente (distance de la dorsale) est de 6 mètres. Il est important de limiter chaque longueur de câble au minimum requis, car le total de toutes les longueurs de câble ne doit pas dépasser 72 mètres. La gamme Actisense de connecteurs et de câbles NMEA 2000 a été conçue en utilisant nos connaissances spécialisées en matière d'interconnexion et de NMEA. Électricité Courant nominal - 4A Tension nominale 60VDC Mécanique Contact masculin - Laiton, plaqué or Femme de contact - Bronze phosphoré, plaqué or Contact Carrier - PBT, noir Polarisation de contact - Standard M12 - Polarisation "A Fil d'accouplement - M12 Bouchon à vis - Laiton, nickelé Joint torique - caoutchouc, noir Logement - PVC, noir Paire de puissance - 22 AWG (cuivre étamé 19 brins) Paire de données - 24 AWG (19 brins de cuivre étamé) Drain - 22 AWG (cuivre étamé à 19 brins)

---

VIDÉO
