Interface réseau NMEA 0183® vers PC OPTO-4

pour bateau

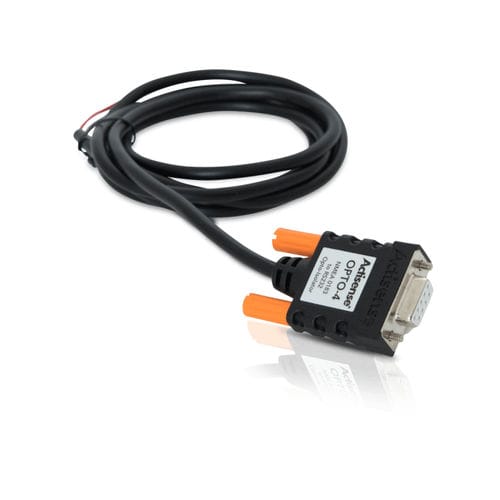

OPTO-4 Isolateur optoélectronique de série Isolez un port RS232 (PC) pour le protéger contre les boucles de terre. L'OPTO-4 offre un moyen sûr et peu coûteux de connecter un système NMEA 0183 à un PC ou à tout autre appareil doté d'un port RS232 standard à 9 broches. En tant que câble d'interface bidirectionnel NMEA 0183 vers RS232, l'OPTO-4 utilise une isolation OPTO pour protéger l'entrée du PC et une protection contre les pics de tension pour la sortie du PC, offrant une isolation complète du matériel du PC lors de la connexion à un bus NMEA 0183. Si une isolation dans les deux sens est nécessaire, l'Actisense USG-2 offre une isolation bidirectionnelle sous la forme d'une connexion USB à RS422 (NMEA 0183). La conception d'Actisense intègre un boîtier surmoulé pour une excellente résistance à l'eau et un faible encombrement pour une installation dans des espaces restreints. CARACTÉRISTIQUES Une entrée isolée OPTO Une sortie NMEA Jusqu'à 115200 bauds Alimenté par le port Câble blindé et boîtier AVANTAGES Protège le PC contre les dommages Câble résistant à l'eau. Boîtier surmoulé robuste adapté aux environnements difficiles Rapide et facile à installer Électricité Écouteur NMEA / Isolation d'entrée - 2kV Opto-Isolation entre la paire d'entrée NMEA rouge / noire et toutes les autres connexions Écouteur NMEA / Tension d'entrée - +/-15V continu maximum +/-35V Max < 1 seconde Seuils des signaux d'entrée et d'écoute NMEA - Logique '0' +2V à +15V, Logique '1'-15V à 0V Talker NMEA / Tension et courant de sortie - Dépend de l'interface RS232 de l'hôte. Généralement +/-5V à +/-15V @ 10mA Max Tension RS232 sur l'hôte - +/-7V à +/-15V Consommation totale de courant du port RS232 - 2mA à 5mA selon la tension du RS232
