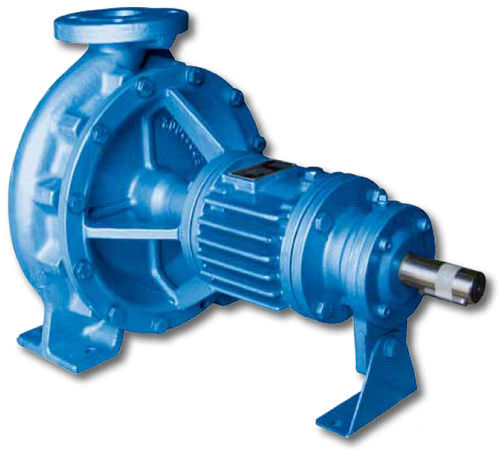

Pompe pour navire ZN series

de transfertde lubrificationd'huile

APPLICATION Des pompes de ZN sont conçues pour manipuler les fluides diathermiques vers le haut de la température 350°C. Les fluides pompés ne devraient contenir ni les particules abrasives ni les produits chimiques qui peuvent attaquer les matériaux de pompe. Aucun refroidissement de la chambre de joint requise. CONSTRUCTION Les pompes de serie de ZN sont de type centrifuge, en une seule étape, horizontal d'axe. roue à aubes de Individu-équilibrage par les lames arrière de roue à aubes. Les dimensions principales de la pompe sont selon OIN 2858. Le logement des roulements a été particulièrement conçu pour absorber la chaleur provenant de l'enveloppe de pompe et n'exige pas un circuit de refroidissement. L'axe est soutenu par deux roulements à rouleaux, le roulement de côté de pompe est lubrifié par le pétrole et le roulement de côté d'accouplement par la graisse. Le joint mécanique est monté dans le logement des roulements entre les roulements et son excellente exécution est garanti par la rigidité d'axe. La construction standard fournit les brides de sortie selon UNI 2223/2229 NP 16. Sur demande UNI NP 25 ou norme ANSI 150 rf peut être fourni.
